Vous avez déjà été confronté à un appareil électrique qui refuse obstinément de fonctionner ? Ou peut-être à une lampe qui ne s’allume plus malgré une ampoule neuve ? Dans la plupart des cas, le coupable se cache dans un circuit électrique interrompu. C’est précisément là qu’un testeur de continuité devient votre meilleur allié. Cet outil simple mais extraordinairement efficace permet de diagnostiquer rapidement les problèmes électriques, vous faisant économiser du temps, de l’argent et bien des frustrations.
Dans ce guide complet, nous allons explorer en profondeur comment utiliser un testeur continuité circuit pour identifier et résoudre les coupures électriques. Que vous soyez un bricoleur débutant ou un passionné d’électronique, vous découvrirez des techniques pratiques, des conseils de sécurité essentiels et des astuces professionnelles pour maîtriser cet outil indispensable.
Qu’est-ce qu’un Testeur de Continuité et Pourquoi en Avoir Un ?
Un testeur de continuité est un instrument de diagnostic électrique conçu pour vérifier si le courant peut circuler librement dans un circuit. En termes simples, il répond à une question fondamentale : le chemin électrique est-il intact ou interrompu ?
Le Principe de Fonctionnement
Le fonctionnement d’un testeur de continuité repose sur un principe élémentaire. L’appareil envoie un petit courant électrique à travers le composant ou le câble que vous testez. Si le courant passe sans obstacle, le testeur émet un signal sonore (bip) ou visuel (lumière) confirmant la continuité. En revanche, si le circuit est coupé, aucun signal ne se produit.
Cette simplicité apparente cache une utilité remarquable. Contrairement aux multimètres complexes qui mesurent diverses grandeurs électriques, le testeur de continuité se concentre sur une seule tâche qu’il accomplit avec excellence : déterminer si un chemin conducteur existe entre deux points.
Les Avantages Incontournables
Posséder un testeur continuité circuit présente de nombreux avantages pratiques. Tout d’abord, la rapidité de diagnostic est incomparable. En quelques secondes, vous pouvez identifier si un fusible est grillé, si un câble est endommagé ou si une connexion est défectueuse.
L’accessibilité constitue un autre atout majeur. Ces testeurs sont généralement abordables, avec des modèles basiques disponibles à partir de quelques euros. Leur utilisation ne nécessite aucune formation technique approfondie, ce qui les rend parfaits pour les utilisateurs domestiques.
La polyvalence mérite également d’être soulignée. Vous pouvez utiliser ce testeur pour vérifier des fusibles, des interrupteurs, des rallonges électriques, des ampoules, des éléments chauffants, des bobinages de moteurs et bien d’autres composants électriques.
Les Différents Types de Testeurs de Continuité
Le marché propose plusieurs catégories de testeurs de continuité, chacune adaptée à des besoins spécifiques.
Les Testeurs à LED Simples
Ces modèles basiques sont parfaits pour débuter. Ils se composent généralement d’un boîtier compact avec deux pointes de touche et une LED qui s’illumine lorsque la continuité est détectée. Certains intègrent une pile bouton interne, tandis que d’autres nécessitent des piles AAA.
L’avantage principal réside dans leur simplicité d’utilisation et leur prix modique. Cependant, ils peuvent être moins pratiques dans les environnements bruyants où un signal sonore serait plus efficace qu’un témoin lumineux.
Les Testeurs avec Signal Sonore
Ces versions améliorées émettent un bip caractéristique lors de la détection de continuité. Cette fonctionnalité s’avère particulièrement précieuse lorsque vous travaillez dans des espaces restreints ou mal éclairés où observer une LED devient difficile.
Le signal sonore permet également de garder les yeux sur votre travail plutôt que sur l’appareil, améliorant ainsi la sécurité et l’efficacité de vos tests.

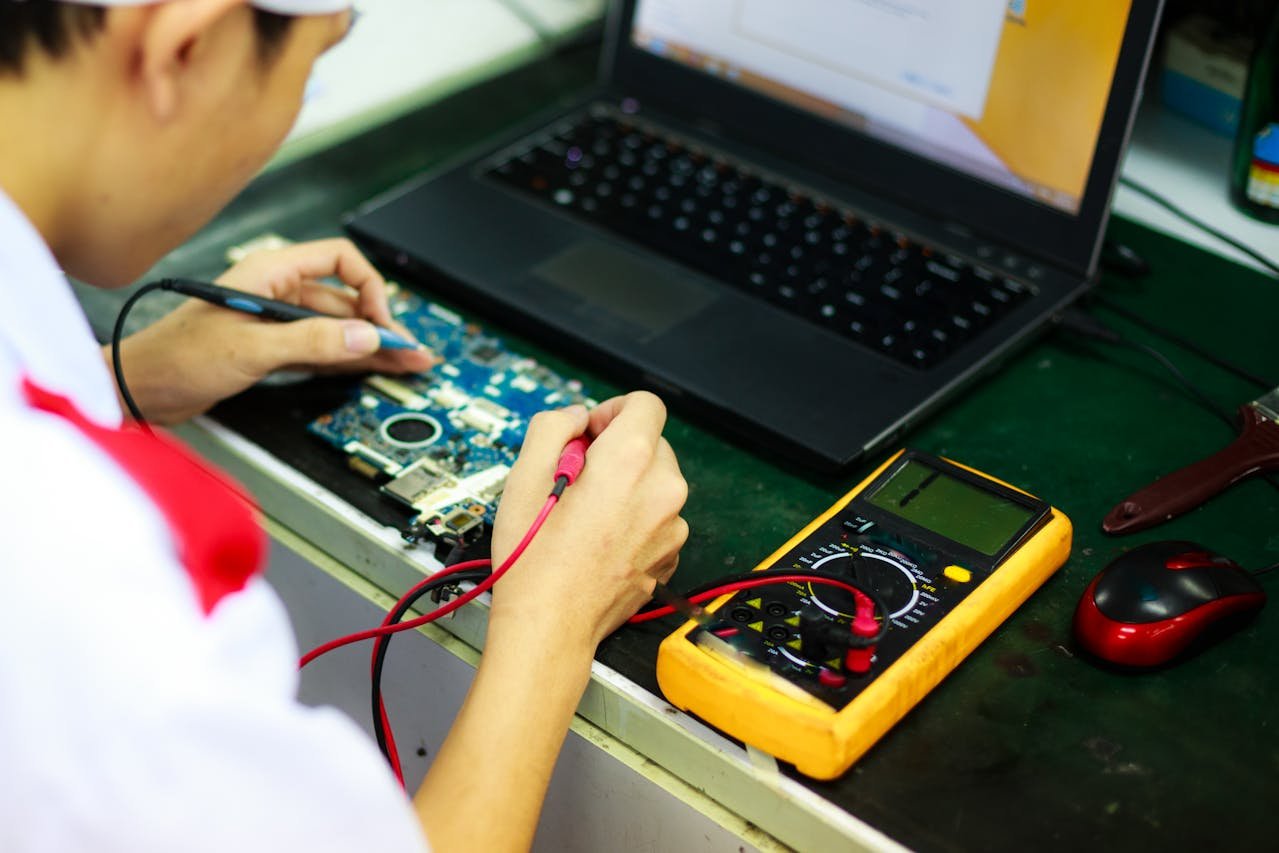

Les Multimètres avec Fonction Continuité
Pour ceux qui recherchent la polyvalence, les multimètres numériques incluent souvent une fonction de test de continuité en plus de leurs capacités de mesure de tension, de courant et de résistance. Ces appareils représentent un investissement judicieux pour quiconque souhaite un outil électrique multifonction.
Le symbole de la continuité sur un multimètre ressemble généralement à une onde sonore ou à un diapason. La sélection de ce mode transforme votre multimètre en testeur de continuité performant.
Règles de Sécurité Essentielles Avant Toute Utilisation
La sécurité électrique n’est jamais négociable. Avant de commencer à utiliser votre testeur continuité circuit, vous devez impérativement respecter certaines règles fondamentales.
Coupez Toujours l’Alimentation
C’est la règle d’or absolue : ne testez jamais la continuité sur un circuit sous tension. Les testeurs de continuité utilisent leur propre source d’alimentation interne pour effectuer les mesures. Appliquer un testeur de continuité sur un circuit alimenté peut endommager irrémédiablement l’appareil et, plus grave encore, vous exposer à des risques d’électrocution.
Avant tout test, localisez le disjoncteur approprié et coupez l’alimentation du circuit concerné. Utilisez ensuite un détecteur de tension sans contact pour confirmer l’absence totale de courant. Cette double vérification peut vous sauver la vie.
Déchargez les Condensateurs
Les condensateurs stockent de l’énergie électrique même après la coupure de l’alimentation. Certains composants électroniques peuvent retenir une charge dangereuse pendant plusieurs minutes, voire plusieurs heures. Avant de tester la continuité dans un appareil électronique, assurez-vous que tous les condensateurs sont complètement déchargés.
Pour les petits condensateurs, attendez quelques minutes après la déconnexion. Pour les systèmes plus importants, utilisez une résistance appropriée pour effectuer une décharge contrôlée et sécurisée.
Vérifiez Votre Testeur
Avant chaque utilisation, validez le bon fonctionnement de votre testeur de continuité. La méthode la plus simple consiste à toucher les deux pointes de touche ensemble. Le testeur devrait immédiatement indiquer une continuité parfaite (bip sonore ou LED allumée).
Si votre testeur ne réagit pas, vérifiez l’état des piles et remplacez-les si nécessaire. Un testeur défectueux peut vous induire en erreur et compliquer considérablement votre diagnostic.
Guide Pratique : Comment Utiliser un Testeur de Continuité Étape par Étape
Maintenant que vous connaissez les bases théoriques et les précautions de sécurité, passons à la pratique. Voici comment utiliser efficacement votre testeur continuité circuit dans différentes situations courantes.
Tester un Fusible
Les fusibles constituent l’une des applications les plus fréquentes du testeur de continuité. Un fusible grillé interrompt le circuit pour protéger vos appareils, mais identifier visuellement un fusible défectueux peut s’avérer délicat.
Commencez par retirer le fusible de son emplacement après avoir coupé l’alimentation du tableau électrique. Placez une pointe de touche du testeur sur chaque extrémité métallique du fusible. Si le testeur émet un signal, le fusible est en bon état. Aucun signal indique que le fusible a rempli son rôle de protection et doit être remplacé.
Pour les fusibles transparents, vous pouvez observer le filament métallique interne. S’il apparaît rompu ou noirci, le testeur confirmera cette observation en ne détectant aucune continuité.
Vérifier un Câble Électrique
Les câbles endommagés représentent une source fréquente de pannes électriques. Un câble peut paraître intact à l’extérieur tout en présentant une rupture interne des conducteurs.
Pour tester un câble, déconnectez-le complètement de toute source d’alimentation et de tout appareil. Si le câble possède une prise à chaque extrémité, identifiez les broches correspondantes (phase, neutre, terre). Placez une pointe du testeur sur une broche à une extrémité et l’autre pointe sur la broche correspondante à l’autre extrémité.
Une continuité confirmée signifie que ce conducteur spécifique est intact. Répétez l’opération pour chaque conducteur du câble. L’absence de continuité sur l’un d’eux révèle une rupture interne nécessitant le remplacement du câble.
Diagnostiquer un Interrupteur
Les interrupteurs mécaniques s’usent avec le temps et peuvent développer des contacts défectueux. Tester un interrupteur avec un testeur de continuité permet de vérifier son fonctionnement sans le soumettre à une tension dangereuse.
Retirez l’interrupteur de son installation après avoir coupé l’alimentation. Déconnectez tous les fils. Placez les pointes du testeur sur les bornes de connexion de l’interrupteur. En position “fermée” (ON), vous devriez détecter une continuité. En position “ouverte” (OFF), aucune continuité ne doit être présente.
Si l’interrupteur ne respecte pas ce comportement, il est défectueux et doit être remplacé. Certains interrupteurs à plusieurs positions peuvent être testés de manière similaire en vérifiant la continuité entre différentes combinaisons de bornes selon leur état.
Contrôler une Ampoule ou une Résistance
Les ampoules à incandescence et les résistances peuvent être testées pour vérifier leur intégrité. Pour une ampoule à incandescence, placez une pointe sur le contact central du culot et l’autre sur le filetage métallique. La continuité indique que le filament est intact.
Notez que les ampoules LED et les ampoules fluocompactes contiennent des circuits électroniques qui ne présentent généralement pas de continuité simple. Le testeur de continuité n’est donc pas adapté pour ces types d’ampoules modernes.
Pour les résistances, la continuité devrait toujours être détectée puisqu’une résistance, par définition, laisse passer le courant tout en le limitant. L’absence de continuité indique une résistance ouverte, c’est-à-dire défectueuse.
Applications Avancées du Testeur de Continuité
Au-delà des utilisations basiques, le testeur continuité circuit peut résoudre des problèmes plus complexes avec un peu de créativité et de méthode.
Tracer des Circuits Électriques
Lorsque vous devez identifier quel câble va où dans un tableau de distribution ou une boîte de jonction, le testeur de continuité devient un outil de cartographie précieux. Cette technique est particulièrement utile dans les installations anciennes où l’identification des circuits est absente ou erronée.
Coupez l’alimentation générale. À une extrémité du système, connectez temporairement ensemble deux fils dont vous voulez tracer le parcours. À l’autre extrémité, testez systématiquement les paires de fils jusqu’à trouver celle qui présente une continuité. Vous avez ainsi identifié le chemin de ces conducteurs.
Cette méthode demande de la patience mais élimine toute incertitude. Documentez vos découvertes au fur et à mesure pour créer un schéma électrique précis de votre installation.
Localiser une Coupure dans un Long Câble
Imaginez un long câble enfoui dans un mur ou passant dans un faux-plafond. Vous savez qu’il est coupé quelque part, mais où exactement ? Le testeur de continuité peut vous aider à circonscrire la zone problématique.
La technique consiste à diviser progressivement le câble en sections. Si possible, accédez à un point intermédiaire du câble. Testez la continuité entre le début et ce point intermédiaire. Si la continuité existe, le problème se situe dans la seconde moitié. Sinon, il se trouve dans la première moitié.
Répétez ce processus de division en subdivisant la section problématique jusqu’à localiser précisément la zone de rupture. Cette approche par dichotomie vous évite de démonter inutilement de grandes portions de votre installation.
Vérifier la Masse d’un Véhicule
Dans l’automobile et la moto, les problèmes de masse (mise à la terre) causent de nombreux dysfonctionnements électriques. Le testeur de continuité excelle dans le diagnostic de ces problèmes.
Pour vérifier une connexion de masse, placez une pointe sur la borne négative de la batterie (après avoir retiré la clé de contact et attendu quelques minutes) et l’autre pointe sur le point de masse que vous testez (châssis, bloc moteur, etc.). Une bonne continuité indique une masse correcte.
L’absence de continuité révèle une connexion corrodée, desserrée ou absente. Nettoyez les points de contact, resserrez les connexions ou établissez une nouvelle liaison de masse selon les besoins.
Erreurs Courantes à Éviter
Même avec un outil aussi simple qu’un testeur de continuité, certaines erreurs peuvent fausser vos diagnostics ou compromettre votre sécurité.
Ne Pas Isoler le Composant
L’erreur la plus fréquente consiste à tester la continuité d’un composant sans l’isoler du reste du circuit. Les chemins électriques parallèles peuvent créer de fausses lectures de continuité.
Par exemple, si vous testez un interrupteur sans déconnecter ses fils, vous pourriez détecter une continuité via un autre chemin du circuit, même si l’interrupteur lui-même est défectueux. Isolez toujours le composant que vous testez pour obtenir une mesure fiable.
Confondre Continuité et Bon Fonctionnement
La continuité confirme simplement qu’un chemin électrique existe. Elle ne garantit pas que le composant fonctionne correctement à sa valeur nominale. Une résistance peut présenter une continuité tout en ayant une valeur erronée. Un bobinage de moteur peut montrer une continuité tout en étant partiellement court-circuité.
Utilisez le test de continuité comme première étape de diagnostic, mais complétez-le avec d’autres mesures si nécessaire pour un diagnostic définitif.
Négliger les Contacts Intermittents
Certaines défaillances sont intermittentes. Un câble peut présenter une continuité lorsqu’il est immobile mais perdre cette continuité lorsqu’il est plié ou déplacé. Un interrupteur peut fonctionner correctement à froid mais devenir défectueux après échauffement.
Lorsque vous testez un composant suspect de défaillance intermittente, manipulez-le, pliez-le légèrement (pour les câbles) ou actionnez-le plusieurs fois (pour les interrupteurs) tout en surveillant le testeur. Les variations de signal révéleront ces problèmes capricieux.
Choisir le Bon Testeur de Continuité pour Vos Besoins
Le marché propose une vaste gamme de testeurs, du modèle basique à l’instrument professionnel sophistiqué. Voici comment choisir celui qui correspond à vos besoins réels.
Pour l’Usage Domestique Occasionnel
Si vous prévoyez d’utiliser le testeur quelques fois par an pour des vérifications simples, un modèle basique à LED ou à signal sonore suffira amplement. Recherchez un appareil compact, facile à ranger dans votre boîte à outils et alimenté par des piles standard facilement remplaçables.
Les modèles à 10-20 euros offrent généralement toutes les fonctionnalités nécessaires pour diagnostiquer les problèmes électriques domestiques courants comme les fusibles grillés, les rallonges défectueuses ou les ampoules brûlées.
Pour les Bricoleurs Réguliers
Si vous réalisez fréquemment des projets électriques, investissez dans un multimètre numérique avec fonction de continuité. Cet outil polyvalent vous permettra non seulement de tester la continuité mais aussi de mesurer des tensions, des courants et des résistances.
Privilégiez un modèle avec une bonne protection contre les surcharges, un affichage clair et une réponse rapide en mode continuité. Un budget de 30-60 euros vous donnera accès à des appareils fiables de marques reconnues.
Pour les Professionnels
Les électriciens professionnels ont besoin d’outils robustes, précis et certifiés pour les environnements industriels. Recherchez des testeurs conformes aux normes de sécurité appropriées, avec des cordons de mesure de qualité et une construction résistante aux chocs.
Les fonctionnalités avancées comme la mémorisation des mesures, l’illumination de l’écran pour les zones sombres et la certification pour les environnements dangereux justifient un investissement plus conséquent dans la gamme 80-200 euros ou plus.
Entretien et Conservation de Votre Testeur
Un testeur de continuité bien entretenu vous servira fidèlement pendant de nombreuses années. Quelques pratiques simples garantissent sa longévité et sa fiabilité.
Gestion des Piles
Les piles constituent le point faible de la plupart des testeurs. Retirez-les si vous n’utilisez pas l’appareil pendant plusieurs mois pour éviter les fuites corrosives qui endommagent les contacts internes. Vérifiez régulièrement leur état et remplacez-les au moindre signe de faiblesse.
Certains testeurs modernes utilisent des piles rechargeables. Si c’est le cas, respectez les cycles de charge recommandés par le fabricant pour maximiser leur durée de vie.
Protection des Pointes de Touche
Les pointes de touche subissent des contraintes mécaniques importantes. Inspectez-les régulièrement pour détecter l’usure, les déformations ou les isolants endommagés. Des pointes émoussées ou oxydées peuvent compromettre la qualité du contact et générer des fausses lectures.
Nettoyez les pointes avec un chiffon doux et de l’alcool isopropylique. Si les cordons sont endommagés, remplacez-les plutôt que de tenter une réparation artisanale qui pourrait créer un danger électrique.
Rangement Approprié
Conservez votre testeur dans un étui de protection ou une section dédiée de votre boîte à outils. Évitez les environnements extrêmement chauds, froids ou humides qui peuvent affecter les composants électroniques et la précision des mesures.
Alternatives et Outils Complémentaires
Bien que le testeur continuité circuit soit extrêmement utile, d’autres outils peuvent compléter votre arsenal de diagnostic électrique.
Le Détecteur de Tension Sans Contact
Cet outil de sécurité essentiel détecte la présence de tension alternative sans contact direct avec les conducteurs. Utilisez-le systématiquement avant tout test de continuité pour confirmer que le circuit est bien hors tension.
Son fonctionnement est simple : approchez la pointe du détecteur d’un conducteur sous tension et il s’illuminera ou émettra un signal sonore. C’est votre première ligne de défense contre l’électrocution accidentelle.
Le Multimètre Complet
Nous l’avons mentionné précédemment, mais il mérite d’être souligné : un bon multimètre numérique représente un investissement judicieux. En plus de la continuité, il mesure la tension (AC et DC), le courant, la résistance et souvent la capacité des condensateurs.
Cette polyvalence vous permet de progresser d’un simple test de continuité à des diagnostics plus approfondis lorsque nécessaire. C’est l’outil qui fait évoluer un bricoleur occasionnel vers un technicien compétent.
La Pince Ampèremétrique
Pour les circuits en fonctionnement, la pince ampèremétrique mesure le courant sans interrompre le circuit. Bien qu’elle ne remplace pas le testeur de continuité, elle complète merveilleusement votre capacité à diagnostiquer les problèmes électriques dans leur contexte opérationnel.
Dépannage : Quand le Testeur Donne des Résultats Inattendus
Parfois, votre testeur continuité circuit peut afficher des résultats qui semblent contradictoires ou illogiques. Voici comment interpréter ces situations.
Continuité Détectée Malgré un Composant Visiblement Défectueux
Si vous testez un fusible manifestement grillé (filament rompu visible) mais que le testeur indique une continuité, plusieurs explications sont possibles. La plus probable est que vous testiez accidentellement un chemin alternatif dans le circuit plutôt que le fusible lui-même.
Vérifiez que le fusible est complètement retiré de son support et que vos pointes touchent uniquement les extrémités métalliques du fusible, sans contact avec d’autres éléments métalliques.
Absence de Continuité sur un Composant Apparemment Bon
L’inverse peut également se produire. Un câble qui semble parfait ne présente aucune continuité. Avant de le condamner, vérifiez plusieurs points. Les pointes de touche touchent-elles bien les parties conductrices ? Les connecteurs du câble sont-ils propres et non oxydés ?
Certains composants modernes incluent des protections intégrées qui peuvent bloquer le faible courant du testeur. Dans ce cas, référez-vous à la documentation technique du composant ou utilisez un multimètre en mode résistance pour obtenir plus d’informations.
Lectures Instables ou Intermittentes
Si votre testeur clignote ou émet des bips sporadiques pendant un test, cela révèle souvent un contact intermittent réel. C’est en fait une information précieuse qui indique un problème naissant : connexion oxydée, soudure froide, fil partiellement rompu ou contact mécanique usé.
Ne négligez jamais ces signaux intermittents. Ils annoncent généralement une défaillance complète imminente. Identifiez et corrigez le problème avant qu’il ne s’aggrave.
Projets Pratiques pour Maîtriser Votre Testeur
La meilleure façon de maîtriser l’utilisation d’un testeur continuité circuit est de pratiquer sur des projets concrets. Voici quelques exercices progressifs pour développer votre compétence.
Projet Débutant : Créer une Boîte de Test
Assemblez une petite boîte contenant divers composants : interrupteurs, fusibles neufs et grillés, résistances de différentes valeurs, sections de câbles (certaines intactes, d’autres intentionnellement coupées). Étiquetez chaque composant avec un code.
Pratiquez le test de chaque élément et notez vos résultats. Cette boîte de test devient un outil de formation personnel que vous pouvez utiliser pour vous familiariser avec les réponses typiques du testeur.
Projet Intermédiaire : Diagnostiquer une Rallonge Défectueuse
Récupérez une vieille rallonge électrique qui ne fonctionne plus. Utilisez votre testeur pour identifier précisément où se situe le problème : rupture du conducteur de phase, du neutre ou de la terre ? Le défaut se trouve-t-il près de la prise mâle, de la prise femelle ou quelque part au milieu ?
Ce type d’investigation méthodique développe votre logique de dépannage et votre capacité à subdiviser un problème en éléments testables individuellement.
Projet Avancé : Cartographier un Petit Tableau Électrique
Si vous avez un petit tableau électrique secondaire (cabanon, atelier) dont la documentation est absente, créez-en une. Coupez l’alimentation générale, puis utilisez votre testeur pour tracer chaque circuit : quels disjoncteurs protègent quels appareils ou prises.
Ce projet combine test de continuité et compréhension systémique des installations électriques. Le plan que vous créerez sera précieux pour toute maintenance future.
L’Avenir des Testeurs de Continuité
La technologie évolue constamment, et les testeurs de continuité n’échappent pas à cette progression. Bien que le principe fondamental reste inchangé, les fonctionnalités modernes améliorent l’expérience utilisateur.
Connectivité et Applications Mobiles
Certains testeurs et multimètres récents se connectent via Bluetooth à votre smartphone. Des applications dédiées enregistrent automatiquement vos mesures, génèrent des rapports et peuvent même vous guider à travers des procédures de test complexes.
Cette intégration numérique est particulièrement utile pour les professionnels qui doivent documenter leurs interventions ou pour les projets complexes nécessitant de nombreuses mesures.
Testeurs avec Détection Automatique
Les modèles intelligents détectent automatiquement ce que vous mesurez et sélectionnent le mode approprié. Plus besoin de tourner un sélecteur ou de choisir manuellement la fonction : placez simplement les pointes sur le composant et l’appareil détermine s’il doit tester la continuité, mesurer une résistance ou une tension.
Cette simplification rend les outils électriques plus accessibles aux novices tout en accélérant le travail des professionnels.
Conclusion : Devenez un Expert du Diagnostic Électrique
Le testeur continuité circuit représente bien plus qu’un simple gadget électronique. C’est une porte d’entrée vers l’autonomie en matière de diagnostic et de réparation électrique. Avec cet outil compact et abordable, vous pouvez résoudre vous-même une multitude de problèmes qui autrement nécessiteraient l’intervention coûteuse d’un professionnel.
Rappelez-vous les principes fondamentaux : toujours couper l’alimentation avant de tester, isoler le composant pour des mesures précises, et interpréter les résultats avec logique et méthode. La sécurité demeure votre priorité absolue, jamais négociable.
Commencez par des applications simples comme tester des fusibles ou des rallonges, puis progressez graduellement vers des diagnostics plus complexes. Chaque problème résolu renforce votre confiance et développe votre intuition électrique. Avec le temps, vous reconnaîtrez intuitivement les schémas de défaillance courants et diagnostiquerez les pannes avec une efficacité remarquable.
L’investissement dans un bon testeur de continuité, qu’il s’agisse d’un modèle dédié ou d’un multimètre polyvalent, se rentabilise dès la première réparation évitée. Plus important encore, il vous offre la satisfaction incomparable de comprendre et de maîtriser la technologie qui anime votre quotidien.
N’attendez plus pour vous équiper et commencer votre apprentissage. L’univers fascinant du diagnostic électrique vous attend, avec ses mystères à résoudre et ses circuits à dompter. Votre testeur de continuité sera le compagnon fidèle de cette aventure technique enrichissante. Bonne exploration et que chaque bip de continuité vous rapproche un peu plus de l’expertise !
