Les injecteurs constituent le cœur du système d’alimentation de votre véhicule. Qu’il s’agisse d’un moteur diesel ou essence, ces composants jouent un rôle fondamental dans les performances, la consommation de carburant et les émissions polluantes. Lorsqu’un injecteur commence à dysfonctionner, les symptômes peuvent rapidement affecter votre conduite quotidienne : démarrages difficiles, perte de puissance, consommation excessive ou fumées anormales à l’échappement.
Savoir comment tester injecteur auto vous permet non seulement d’économiser sur les frais de diagnostic en atelier, mais aussi de mieux comprendre le fonctionnement de votre véhicule. Dans cet article complet, nous allons explorer en détail les méthodes électriques pour vérifier l’état de vos injecteurs, que vous soyez propriétaire d’un véhicule diesel ou essence. Vous découvrirez les outils nécessaires, les procédures étape par étape, et les erreurs à éviter pour effectuer un diagnostic fiable et sécurisé.
Comprendre le Fonctionnement des Injecteurs
Avant de plonger dans les techniques de test, il est essentiel de comprendre comment fonctionnent les injecteurs modernes. Cette connaissance vous aidera à interpréter correctement les résultats de vos tests.
Les Injecteurs Essence
Les injecteurs essence fonctionnent généralement sur un principe électromagnétique simple. L’unité de contrôle moteur (ECU) envoie une impulsion électrique à l’injecteur, créant un champ magnétique qui soulève un pointeau. Cette ouverture permet au carburant sous pression de se pulvériser dans la chambre de combustion ou le collecteur d’admission.
Les injecteurs essence modernes peuvent être de deux types principaux : les injecteurs à injection indirecte (dans le collecteur d’admission) et les injecteurs à injection directe (directement dans la chambre de combustion). Les injecteurs à injection directe fonctionnent à des pressions beaucoup plus élevées, parfois jusqu’à 200 bars.
Les Injecteurs Diesel
Les injecteurs diesel sont plus complexes et travaillent à des pressions extrêmement élevées, pouvant atteindre 2000 bars dans les systèmes common rail modernes. Ils utilisent également un système électromagnétique ou piézoélectrique pour contrôler l’ouverture et la fermeture du pointeau.
La technologie piézoélectrique, présente dans les injecteurs diesel haut de gamme, utilise des cristaux qui se déforment lorsqu’une tension électrique leur est appliquée. Cette technologie permet des temps de réponse ultra-rapides et des injections multiples par cycle, améliorant ainsi l’efficacité et réduisant les émissions.
Symptômes d’Injecteurs Défaillants
Reconnaître les signes d’un injecteur défectueux est la première étape avant de procéder aux tests électriques.
Signes Communs aux Moteurs Diesel et Essence
- Démarrage difficile : Un injecteur bloqué ou qui fuit peut empêcher un démarrage normal, surtout à froid
- Ralenti irrégulier : Des vibrations inhabituelles ou un régime instable au point mort
- Perte de puissance : Accélérations moins franches et performances réduites
- Consommation excessive : Une augmentation notable de la consommation de carburant
- Témoin moteur allumé : Le voyant check engine peut s’allumer avec des codes défauts spécifiques
- Odeur de carburant : Une forte odeur d’essence ou de diesel, surtout après l’arrêt du moteur
Symptômes Spécifiques aux Moteurs Diesel
- Fumée noire excessive : Indique une combustion incomplète due à un excès de carburant
- Cognements : Des bruits de claquement provenant du moteur
- Dilution de l’huile moteur : Le carburant qui fuit peut contaminer l’huile
Symptômes Spécifiques aux Moteurs Essence
- Ratés d’allumage : Des secousses pendant la conduite
- Fumée blanche ou bleue : Peut indiquer une combustion anormale
- Hésitations à l’accélération : Le moteur hésite ou tousse lors des reprises
Outils et Équipements Nécessaires
Pour tester injecteur auto de manière électrique, vous aurez besoin de quelques outils spécialisés. Investir dans un équipement de qualité garantit des résultats précis et sécurisés.
Équipement de Base
Multimètre numérique : C’est l’outil indispensable pour mesurer la résistance, la tension et parfois le courant. Choisissez un modèle capable de mesurer avec précision des résistances entre 0,1 et 20 ohms.
Testeur de bobine d’injecteur : Certains professionnels utilisent des testeurs spécialisés qui peuvent simuler les impulsions de l’ECU.
Lampe témoin ou LED de test : Utile pour vérifier rapidement la présence de signaux électriques.
Jeu de pinces et sondes : Pour accéder aux connecteurs sans les endommager.
Équipement de Sécurité
- Gants isolants
- Lunettes de protection
- Lampe de poche ou lampe frontale
- Tapis ou coussin pour travailler confortablement
Documentation Technique
Avant de commencer, procurez-vous le manuel technique de votre véhicule. Les valeurs de résistance des injecteurs varient selon les modèles et les fabricants. Ces informations sont cruciales pour interpréter correctement vos mesures.
Méthode 1 : Test de Résistance de la Bobine
Le test de résistance est la méthode électrique la plus simple et la plus accessible pour vérifier l’état d’un injecteur. Cette procédure peut être réalisée par tout mécanicien amateur équipé d’un multimètre.
Préparation du Véhicule
Commencez toujours par des mesures de sécurité. Coupez le contact et débranchez la batterie, en particulier la borne négative. Cela évitera tout court-circuit ou activation accidentelle des injecteurs pendant vos manipulations.

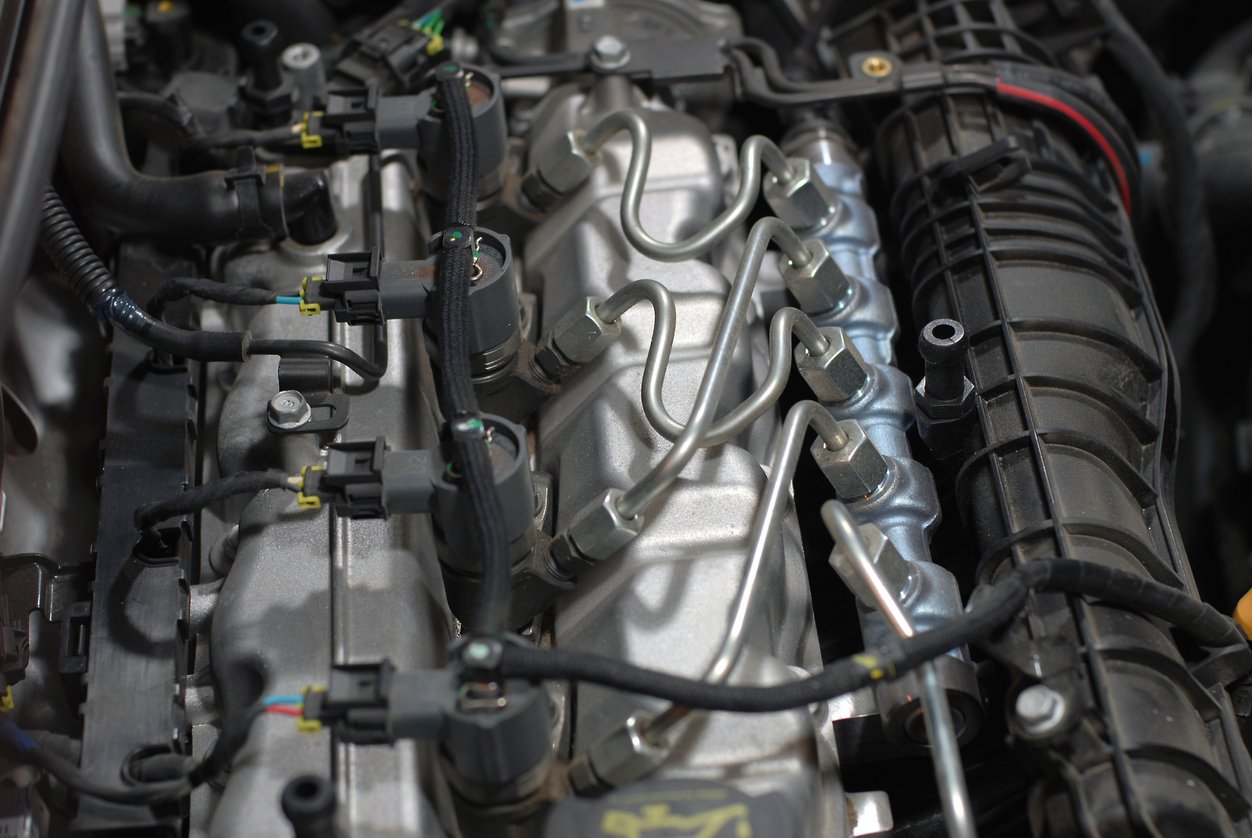

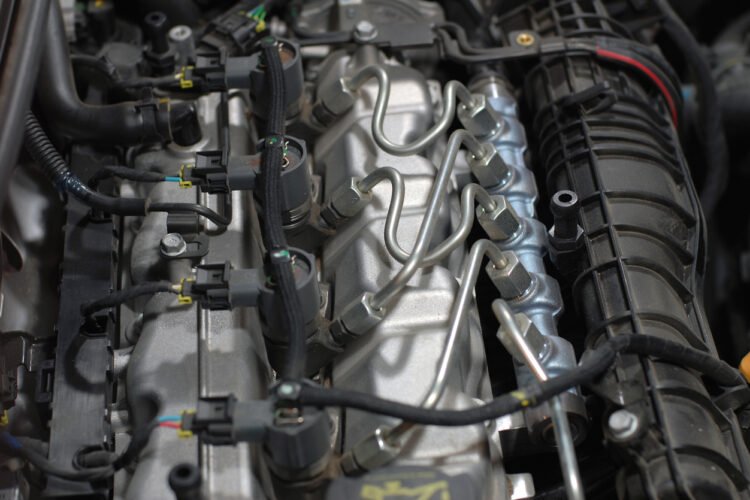

Localisez les injecteurs sur votre moteur. Sur les moteurs essence, ils sont généralement visibles sur la rampe d’injection. Sur les moteurs diesel, ils peuvent être plus enfouis sous des caches plastiques. Retirez les caches si nécessaire pour accéder aux connecteurs électriques.
Procédure de Test Étape par Étape
Étape 1 : Déconnexion Débranchez délicatement le connecteur électrique de l’injecteur à tester. Observez l’état du connecteur : recherchez des traces de corrosion, d’humidité ou de dommages aux broches. Un connecteur endommagé peut causer des problèmes similaires à un injecteur défaillant.
Étape 2 : Configuration du Multimètre Réglez votre multimètre sur la fonction ohmmètre (mesure de résistance). Commencez par une échelle de 20 ohms, que vous ajusterez si nécessaire pour obtenir une lecture précise.
Étape 3 : Mesure Placez les pointes de touche du multimètre sur les deux bornes de l’injecteur. La polarité n’a pas d’importance pour une mesure de résistance. Notez la valeur affichée.
Étape 4 : Comparaison Comparez votre mesure avec les spécifications du fabricant. Voici quelques valeurs typiques à titre indicatif :
- Injecteurs essence standard : 12 à 16 ohms
- Injecteurs essence basse impédance : 2 à 5 ohms
- Injecteurs diesel électromagnétiques : 0,5 à 2 ohms
- Injecteurs diesel piézoélectriques : 200 à 600 ohms
Interprétation des Résultats
Résistance infinie (OL sur l’écran) : Cela indique un circuit ouvert. La bobine est coupée et l’injecteur est défaillant. Il doit être remplacé.
Résistance proche de zéro : Un court-circuit interne est présent. L’injecteur est également à remplacer.
Résistance dans la plage spécifiée : La bobine de l’injecteur fonctionne correctement d’un point de vue électrique. Cependant, cela ne garantit pas que l’injecteur pulvérise correctement le carburant. Des tests mécaniques supplémentaires peuvent être nécessaires.
Variation importante entre injecteurs : Si tous les injecteurs d’un même moteur montrent des résistances très différentes, cela peut indiquer un problème, même si les valeurs individuelles semblent acceptables.
Méthode 2 : Test du Signal de Commande
Après avoir vérifié la résistance de la bobine, l’étape suivante consiste à vérifier si l’injecteur reçoit bien un signal de commande de l’ECU. Ce test permet de distinguer un problème d’injecteur d’un problème de calculateur ou de câblage.
Comprendre le Signal de Commande
L’ECU envoie des impulsions électriques aux injecteurs. Pour un moteur essence, ces impulsions durent généralement entre 2 et 10 millisecondes, selon la charge du moteur. Pour un moteur diesel, les durées peuvent être différentes et inclure des pré-injections et post-injections.
Procédure de Test
Étape 1 : Reconnexion Partielle Cette fois, laissez le connecteur de l’injecteur branché. Vous allez tester le signal en “piquant” les fils avec des sondes spéciales ou en utilisant un adaptateur de test.
Étape 2 : Test de l’Alimentation Avec le contact mis (moteur éteint), vérifiez la présence de 12V sur l’une des bornes du connecteur. Cette tension correspond à l’alimentation positive constante de l’injecteur.
Étape 3 : Test du Signal Pulsé Démarrez le moteur (si possible) ou faites-le tourner avec le démarreur. Mesurez le signal sur l’autre borne. Vous devriez observer des impulsions qui font chuter la tension de 12V vers 0V de manière répétée.
Utilisation d’une Lampe Témoin
Une méthode alternative plus simple consiste à utiliser une lampe témoin ou une LED de test. Branchez-la en parallèle avec l’injecteur. Lorsque le moteur tourne, la lampe doit clignoter rapidement, indiquant que l’ECU envoie bien des impulsions à l’injecteur.
Si la lampe reste éteinte, le problème se situe en amont de l’injecteur (câblage, fusible, ou ECU). Si elle clignote mais que l’injecteur ne fonctionne pas, l’injecteur lui-même est probablement défaillant mécaniquement.
Méthode 3 : Test de Continuité et Court-Circuit
Ce test permet de vérifier l’intégrité du câblage entre l’ECU et l’injecteur, ainsi que l’absence de court-circuits.
Test de Continuité du Câblage
Débranchez à la fois le connecteur de l’injecteur et celui de l’ECU (ou utilisez les schémas électriques pour identifier les bonnes broches). Avec votre multimètre en mode continuité, testez chaque fil individuellement. Vous devriez avoir une continuité parfaite (résistance proche de zéro) sans coupure.
Test d’Isolation
Vérifiez qu’il n’y a pas de continuité entre les fils d’injecteur et la masse du véhicule. Un court-circuit à la masse peut empêcher l’injecteur de fonctionner et peut endommager l’ECU.
Testez également l’absence de court-circuit entre les deux fils d’un même injecteur lorsqu’il est débranché. Si vous détectez une continuité, cela confirme un court-circuit interne dans l’injecteur.
Test des Injecteurs Piézoélectriques Diesel
Les injecteurs piézoélectriques nécessitent une approche légèrement différente en raison de leur technologie spécifique.
Particularités des Injecteurs Piézo
Ces injecteurs utilisent une pile de cristaux piézoélectriques qui se déforment sous l’effet d’une tension, généralement entre 80 et 150 volts. Cette haute tension est générée par un module spécifique dans l’ECU.
La résistance d’un injecteur piézo est beaucoup plus élevée que celle d’un injecteur électromagnétique, typiquement entre 200 et 600 ohms. Assurez-vous de connaître les spécifications exactes de votre modèle.
Procédure de Test Simplifiée
Le test de résistance reste la méthode la plus accessible pour un diagnostic initial. Utilisez la même procédure que précédemment, mais attendez-vous à des valeurs beaucoup plus élevées.
Pour un diagnostic plus approfondi des injecteurs piézo, un équipement spécialisé est souvent nécessaire, car les tensions de commande élevées ne peuvent pas être facilement mesurées avec un multimètre standard. Dans ce cas, un diagnostic professionnel avec valise de diagnostic adaptée est recommandé.
Erreurs Courantes à Éviter
Même avec les bonnes intentions, certaines erreurs peuvent fausser vos résultats ou endommager les composants.
Ne Pas Débrancher la Batterie
Travailler sur le système électrique avec la batterie connectée augmente le risque de court-circuits. Prenez toujours le temps de débrancher la borne négative avant de manipuler les connecteurs.
Forcer sur les Connecteurs
Les connecteurs d’injecteurs peuvent être fragiles. N’utilisez jamais de tournevis ou d’outils métalliques pour les débrancher. Utilisez vos doigts et cherchez le mécanisme de verrouillage, généralement une languette à presser.
Négliger l’État des Connecteurs
Un connecteur corrodé ou sale peut donner des lectures erronées. Nettoyez toujours les connecteurs avec un spray contact avant de tester. L’humidité dans un connecteur peut créer une résistance parasite.
Confondre Résistance Électrique et Performance Mécanique
Un injecteur peut avoir une résistance correcte mais être mécaniquement bloqué ou fuir. Les tests électriques ne détectent que les problèmes électriques. Pour un diagnostic complet, des tests de débit et de pulvérisation sont également nécessaires.
Tester à Chaud Immédiatement Après l’Arrêt
La température affecte la résistance des bobines. Pour des mesures cohérentes, attendez que le moteur refroidisse ou notez la température lors de la mesure.
Diagnostic Complémentaire avec Valise OBD
Les tests électriques manuels sont précieux, mais ils peuvent être complétés par l’utilisation d’une valise de diagnostic OBD (On-Board Diagnostics).
Codes Défauts Liés aux Injecteurs
La valise OBD peut lire les codes d’erreur stockés dans l’ECU. Voici quelques codes courants liés aux injecteurs :
- P0201 à P0208 : Dysfonctionnement du circuit d’injecteur (cylindres 1 à 8)
- P0261, P0264, P0267… : Circuit d’injecteur bas (court-circuit à la masse)
- P0262, P0265, P0268… : Circuit d’injecteur haut (court-circuit au +12V)
Données en Temps Réel
Une valise performante peut également afficher les données en temps réel, notamment le temps d’injection pour chaque cylindre. Des variations importantes entre cylindres peuvent indiquer un injecteur défaillant ou encrassé.
Test d’Actionneur
Certaines valises professionnelles permettent d’activer manuellement les injecteurs, un par un, pendant que le moteur est à l’arrêt. Cela vous permet d’entendre le “clic” caractéristique d’un injecteur qui s’ouvre et se ferme. Un injecteur silencieux peut être mécaniquement bloqué.
Quand Remplacer ou Nettoyer les Injecteurs
Après avoir effectué vos tests, vous devrez décider de la marche à suivre.
Remplacement Nécessaire
Un remplacement est inévitable dans les cas suivants :
- Résistance électrique hors spécifications (circuit ouvert ou court-circuit)
- Fuite visible de carburant au niveau de l’injecteur
- Dommages physiques sur le corps de l’injecteur
- Injecteur complètement bloqué et impossible à nettoyer
Nettoyage Possible
Si les tests électriques sont bons mais que vous suspectez un encrassement, un nettoyage peut suffire :
- Utilisation d’additifs nettoyants dans le carburant
- Nettoyage par ultrasons chez un professionnel
- Décrassage manuel avec des produits spécifiques
Le nettoyage est souvent efficace sur les injecteurs essence. Les injecteurs diesel, en raison des pressions élevées et des tolérances très serrées, sont parfois plus difficiles à récupérer.
Remplacement Individuel ou Complet
Sur les moteurs à faible kilométrage, remplacer uniquement l’injecteur défaillant peut suffire. Cependant, sur les véhicules de plus de 150 000 km, il est souvent recommandé de remplacer tous les injecteurs en même temps. Cela évite des interventions répétées et garantit des performances homogènes.
Conseils de Prévention et d’Entretien
Prévenir vaut toujours mieux que guérir. Voici comment prolonger la durée de vie de vos injecteurs.
Qualité du Carburant
Utilisez toujours du carburant de qualité provenant de stations réputées. Le carburant bon marché peut contenir plus d’impuretés qui encrassent les injecteurs.
Additifs Réguliers
Ajoutez périodiquement un nettoyant pour système d’injection dans votre réservoir, idéalement tous les 10 000 km. Ces additifs maintiennent les injecteurs propres et préviennent l’accumulation de dépôts.
Changement du Filtre à Carburant
Remplacez le filtre à carburant selon les préconisations du constructeur. Un filtre encrassé laisse passer des impuretés qui peuvent endommager les injecteurs.
Éviter les Réservoirs Vides
Ne roulez jamais avec un réservoir presque vide de manière régulière. Les impuretés se concentrent au fond du réservoir et peuvent être aspirées vers les injecteurs. De plus, sur les véhicules diesel, cela augmente le risque d’aspiration d’air.
Entretien Professionnel
Lors des révisions, demandez un diagnostic des injecteurs, surtout après 100 000 km. Un nettoyage préventif peut être effectué avant l’apparition de symptômes.
Considérations de Sécurité Importantes
Travailler sur le système d’injection comporte des risques qu’il ne faut pas négliger.
Haute Pression
Le système d’injection fonctionne à haute pression, particulièrement sur les moteurs diesel. Ne débranchez jamais une conduite de carburant moteur chaud. Attendez toujours plusieurs heures après l’arrêt pour que la pression retombe.
Vapeurs de Carburant
Travaillez dans un endroit bien ventilé. Les vapeurs d’essence et de diesel sont toxiques et inflammables. Évitez toute source d’étincelle ou de flamme.
Risques Électriques
Bien que les tensions dans le circuit d’injecteur soient relativement basses (12V), l’ECU génère parfois des tensions plus élevées. Sur les systèmes piézo, les tensions peuvent atteindre 150V. Soyez prudent et suivez toujours les procédures recommandées.
Protection Individuelle
Portez des gants pour éviter le contact avec le carburant, qui peut irriter la peau. Les lunettes de protection sont recommandées pour prévenir les projections accidentelles.
Conclusion
Savoir comment tester injecteur auto électriquement est une compétence précieuse qui vous permet de diagnostiquer efficacement les problèmes d’injection, qu’il s’agisse d’un moteur diesel ou essence. Avec les outils appropriés et une méthodologie rigoureuse, vous pouvez identifier rapidement si un injecteur est électriquement défaillant, si le problème vient du câblage, ou si l’ECU ne commande pas correctement les injecteurs.
Les tests de résistance de bobine constituent le point de départ idéal, accessibles à tout mécanicien amateur équipé d’un simple multimètre. En complétant ces tests par une vérification du signal de commande et une analyse des données OBD, vous obtenez un diagnostic complet et fiable.
N’oubliez pas que les tests électriques ne révèlent qu’une partie de l’histoire. Un injecteur électriquement sain peut toujours présenter des problèmes mécaniques comme l’encrassement ou les fuites. Pour un diagnostic vraiment complet, combinez les tests électriques avec l’observation des symptômes, l’analyse des codes défauts, et si nécessaire, des tests de débit chez un professionnel.
L’entretien préventif reste votre meilleur allié. En utilisant du carburant de qualité, en changeant régulièrement le filtre à carburant et en ajoutant périodiquement des additifs nettoyants, vous prolongerez considérablement la durée de vie de vos injecteurs et maintiendrez les performances optimales de votre moteur.
Que vous soyez un passionné de mécanique souhaitant mieux comprendre votre véhicule ou un mécanicien amateur cherchant à économiser sur les frais d’atelier, ces techniques de test vous permettront d’intervenir avec confiance sur le système d’injection de votre véhicule. N’hésitez pas à approfondir vos connaissances en consultant les manuels techniques spécifiques à votre modèle et en pratiquant ces tests régulièrement pour développer votre expertise.
