Si votre voiture perd soudainement de la puissance, que le voyant moteur s’allume sur votre tableau de bord, ou que vous constatez une surconsommation de carburant, il y a de fortes chances que la valve EGR soit en cause. Ce petit composant, souvent méconnu des automobilistes, joue pourtant un rôle essentiel dans le bon fonctionnement de votre moteur et dans la réduction des émissions polluantes.
Dans cet article complet, nous allons explorer en détail ce qu’est la valve EGR, comment elle fonctionne, pourquoi elle peut tomber en panne, et surtout comment la tester et la nettoyer vous-même pour éviter des réparations coûteuses et le redoutable mode dégradé. Que vous soyez un bricoleur débutant ou simplement curieux de mieux comprendre votre véhicule, ce guide pratique vous donnera toutes les clés pour entretenir efficacement ce composant crucial.
Qu’est-ce que la Valve EGR et Pourquoi est-elle Si Importante ?
Le Rôle Fondamental de la Valve EGR
La valve EGR, acronyme d’Exhaust Gas Recirculation (recirculation des gaz d’échappement), est un dispositif anti-pollution installé sur la plupart des véhicules diesel et essence depuis les années 1990. Son rôle principal consiste à réintroduire une partie des gaz d’échappement dans le circuit d’admission du moteur.
Cette recirculation peut sembler contre-intuitive, mais elle remplit un objectif environnemental majeur : réduire la température de combustion dans les cylindres. En abaissant cette température, la valve EGR limite considérablement la formation d’oxydes d’azote (NOx), des polluants atmosphériques particulièrement nocifs pour la santé et l’environnement.
Comment Fonctionne Concrètement une Valve EGR ?
Le fonctionnement de la valve EGR est orchestré par le calculateur moteur, qui analyse en permanence plusieurs paramètres : la température du moteur, le régime de rotation, la charge du moteur et la position de l’accélérateur. En fonction de ces données, le calculateur commande l’ouverture ou la fermeture de la valve.
Lorsque les conditions sont réunies, généralement à bas et moyen régimes, la valve s’ouvre et permet aux gaz d’échappement de rejoindre l’admission. Ces gaz inertes, pauvres en oxygène, diluent le mélange air-carburant et réduisent ainsi la température de combustion. À l’inverse, lors des accélérations franches ou à haut régime, la valve se ferme complètement pour permettre au moteur de délivrer toute sa puissance.
Les Symptômes Révélateurs d’une Valve EGR Défectueuse
Les Signes qui Ne Trompent Pas
Reconnaître les symptômes d’une valve EGR encrassée ou bloquée vous permettra d’intervenir rapidement avant que le problème ne s’aggrave. Voici les manifestations les plus courantes :
Le passage en mode dégradé constitue le symptôme le plus alarmant. Votre véhicule limite automatiquement sa puissance et vous ne pouvez plus dépasser 90-100 km/h. Ce mode sécuritaire se déclenche lorsque le calculateur détecte un dysfonctionnement majeur de la valve EGR.
L’allumage du voyant moteur orange sur le tableau de bord indique qu’un code défaut a été enregistré. Ce voyant peut s’allumer de manière permanente ou intermittente selon la gravité du problème.
Une perte de puissance progressive se manifeste particulièrement lors des phases d’accélération. Le moteur semble étouffé, manque de réactivité et peine à monter dans les tours.
Des à-coups et des ratés moteur peuvent apparaître, surtout au ralenti ou à bas régime. Le moteur tourne de façon irrégulière et vous ressentez des vibrations inhabituelles.
Une surconsommation de carburant notable peut également signaler un problème d’EGR. Le calculateur compense le mauvais fonctionnement en enrichissant le mélange, ce qui augmente la consommation.
Des émissions de fumée noire à l’échappement, particulièrement sur les moteurs diesel, témoignent d’une combustion incomplète souvent liée à un dysfonctionnement de la valve EGR.
Pourquoi la Valve EGR Tombe-t-elle en Panne ?
L’encrassement représente la cause principale des défaillances de la valve EGR. Les particules de suie et les dépôts de calamine s’accumulent progressivement sur la valve et dans le circuit EGR, empêchant la valve de s’ouvrir ou de se fermer correctement.
Plusieurs facteurs accélèrent cet encrassement. Une utilisation principalement urbaine, avec de nombreux trajets courts, ne permet pas au moteur d’atteindre sa température optimale de fonctionnement et favorise la formation de dépôts. Une huile moteur de mauvaise qualité ou trop vieille contribue également à l’encrassement. Sur les moteurs diesel, un filtre à particules défectueux peut aggraver la situation.
Les pannes électriques ou électroniques constituent la deuxième grande famille de défaillances. Le capteur de position de la valve peut se dérégler, le moteur électrique ou le solénoïde peuvent tomber en panne, ou encore un problème de connectique peut interrompre la communication entre la valve et le calculateur.
Comment Tester Valve EGR : Les Méthodes Efficaces
Le Diagnostic avec Valise OBD
La première étape pour tester valve EGR consiste à effectuer un diagnostic électronique. Cette méthode professionnelle et fiable vous donnera des informations précises sur l’état de votre système EGR.
Pour réaliser ce diagnostic, vous aurez besoin d’une valise de diagnostic OBD2, disponible en ligne ou en magasin spécialisé pour des prix allant de 30 à plusieurs centaines d’euros selon les fonctionnalités. Les modèles d’entrée de gamme suffisent généralement pour lire les codes défaut.
Commencez par localiser la prise OBD de votre véhicule, généralement située sous le volant, près de la boîte à fusibles. Branchez votre valise diagnostic sur cette prise, contact coupé. Mettez ensuite le contact sans démarrer le moteur et lancez la lecture des codes défaut depuis votre valise ou l’application smartphone associée.
Les codes défaut liés à l’EGR commencent typiquement par P040X. Par exemple, le code P0401 indique un débit d’EGR insuffisant, le P0402 signale un débit excessif, tandis que le P0403 pointe vers un problème de circuit de commande. Le code P0404 révèle un problème de circuit de capteur de position, et le P0405 indique un signal bas du capteur de position.
Notez tous les codes affichés avant de les effacer. Si le code réapparaît immédiatement après l’effacement, cela confirme un problème actuel nécessitant une intervention.
Le Test Visuel et Mécanique
Après le diagnostic électronique, un examen visuel et mécanique vous permettra d’évaluer l’état physique de la valve EGR.

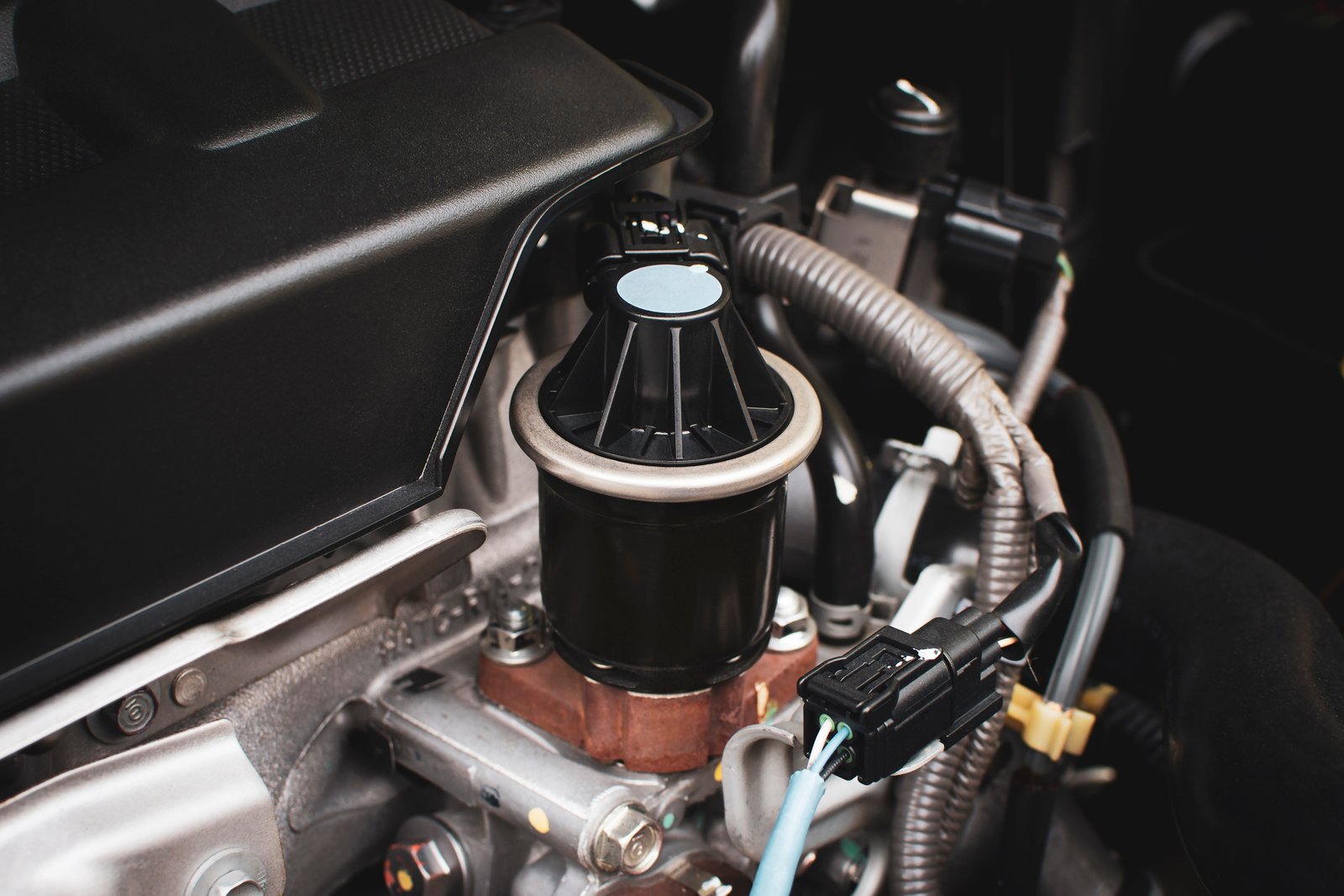

Commencez par localiser la valve EGR sur votre moteur. Elle se situe généralement sur le côté du bloc moteur, connectée d’un côté au collecteur d’échappement et de l’autre au collecteur d’admission. Sur certains véhicules, elle peut être cachée sous un cache plastique.
Moteur froid et contact coupé, inspectez visuellement la valve et ses connexions. Vérifiez l’état des durites et colliers de serrage qui relient la valve au circuit. Recherchez des traces de suie, des fissures ou des fuites éventuelles autour de la valve.
Examinez attentivement le connecteur électrique. Assurez-vous qu’il est propre, sans trace de corrosion, et correctement encliqueté. Un mauvais contact électrique peut causer des dysfonctionnements intermittents difficiles à diagnostiquer.
Le Test de Fonctionnement Moteur Tournant
Ce test permet de vérifier si la valve s’ouvre et se ferme correctement lorsque le moteur tourne. Attention, cette manipulation nécessite des précautions car vous allez intervenir moteur chaud.
Démarrez le moteur et laissez-le atteindre sa température normale de fonctionnement. Sur certains véhicules équipés de valises diagnostic avancées, vous pouvez commander manuellement l’ouverture et la fermeture de la valve via la fonction pilotage des actionneurs. Observez alors si le régime moteur varie légèrement, ce qui indiquerait que la valve répond correctement aux commandes.
Une méthode alternative consiste à débrancher le connecteur électrique de la valve, moteur au ralenti. Si le régime moteur change ou si le voyant moteur s’allume, cela démontre que la valve était fonctionnelle et communiquait avec le calculateur. En revanche, si rien ne se passe, la valve est probablement bloquée ou le circuit présente un défaut.
Vous pouvez également effectuer un test de dépression sur les valves EGR pneumatiques. Avec une pompe à dépression manuelle, appliquez une dépression sur la valve. Elle devrait s’ouvrir et le régime moteur baisser sensiblement. Si la valve ne réagit pas, elle est probablement grippée.
Le Test de Continuité Électrique
Pour les valves EGR électriques ou pilotées électroniquement, un test de continuité permet de vérifier l’intégrité du circuit électrique.
Débranchez le connecteur électrique de la valve EGR, contact coupé. À l’aide d’un multimètre réglé en position ohmmètre, mesurez la résistance entre les bornes du connecteur côté valve. Comparez les valeurs obtenues avec celles indiquées dans la revue technique de votre véhicule. Une résistance infinie indique un circuit ouvert, tandis qu’une résistance nulle signale un court-circuit.
Vérifiez également la présence de la tension d’alimentation côté faisceau. Remettez le contact et mesurez la tension entre les bornes du connecteur côté faisceau. Vous devriez obtenir une tension proche de 12V sur au moins une des bornes, confirmant que le calculateur alimente correctement la valve.
Comment Nettoyer la Valve EGR : Le Guide Pas à Pas
Préparation et Sécurité
Avant de commencer le nettoyage de votre valve EGR, rassemblez tout le matériel nécessaire pour travailler dans de bonnes conditions. Vous aurez besoin d’une caisse à outils basique comprenant des clés plates et douilles, de tournevis, d’un produit nettoyant spécifique pour vanne EGR ou carburateur, d’une brosse métallique douce, de chiffons propres, de gants de protection et de lunettes de sécurité.
Prévoyez également un bac de récupération pour les liquides, du papier absorbant, et éventuellement un joint neuf si vous décidez de remplacer celui d’origine. Certains constructeurs recommandent systématiquement le remplacement du joint lors du démontage.
Travaillez toujours moteur froid pour éviter les brûlures. Assurez-vous de disposer d’un espace de travail bien ventilé, car les produits nettoyants dégagent des vapeurs. Portez vos équipements de protection individuelle tout au long de l’intervention.
Dépose de la Valve EGR
Le démontage de la valve EGR varie selon les modèles de véhicules, mais la procédure générale reste similaire.
Commencez par débrancher la batterie, en retirant d’abord la borne négative. Cette précaution évite tout court-circuit et protège les composants électroniques sensibles. Repérez ensuite précisément l’emplacement de la valve EGR sur votre moteur.
Prenez des photos sous différents angles avant de commencer le démontage. Ces photos vous seront précieuses lors du remontage pour replacer correctement chaque élément. Débranchez délicatement le connecteur électrique de la valve en appuyant sur la languette de verrouillage.
Desserrez ensuite les colliers de serrage des durites connectées à la valve et retirez-les. Attention, des résidus de suie peuvent s’échapper, d’où l’utilité du papier absorbant. Repérez les vis ou écrous qui maintiennent la valve sur le moteur et dévissez-les progressivement en croix pour éviter de déformer le support.
Retirez la valve avec précaution. Si elle résiste, ne forcez pas brutalement. Parfois, les dépôts de calamine la solidarisent au collecteur. Tapotez légèrement avec un maillet en caoutchouc pour faciliter la dépose. Récupérez soigneusement le joint d’étanchéité et inspectez-le. S’il est écrasé, durci ou fissuré, il devra être remplacé.
Nettoyage Approfondi de la Valve
Une fois la valve démontée, vous pouvez procéder à son nettoyage en profondeur.
Commencez par pulvériser généreusement le produit nettoyant spécifique sur toutes les surfaces encrassées de la valve. Laissez agir le produit pendant 10 à 15 minutes pour qu’il dissolve les dépôts de calamine et de suie. Pendant ce temps de pose, ne laissez pas le produit sécher complètement.
Utilisez ensuite une brosse métallique douce pour frotter délicatement les zones encrassées. Concentrez-vous particulièrement sur le clapet mobile de la valve, qui doit retrouver une liberté de mouvement totale. Évitez de brosser trop vigoureusement les parties électroniques ou les capteurs, qui sont fragiles.
Pour les zones difficiles d’accès, utilisez une vieille brosse à dents ou un pinceau. Renouvelez l’application du produit nettoyant si nécessaire et continuez le brossage jusqu’à ce que la valve retrouve un aspect propre. Le métal doit redevenir visible sous la suie.
Essuyez ensuite la valve avec un chiffon propre pour retirer les résidus de produit et de saleté. Vérifiez manuellement que le clapet bouge librement sur toute sa course, sans point dur ni résistance anormale. Si le clapet reste bloqué malgré le nettoyage, la valve est probablement endommagée mécaniquement et nécessite un remplacement.
Nettoyage du Circuit et des Conduits
Ne vous limitez pas à la valve elle-même. Les conduits et le collecteur d’admission doivent également être nettoyés pour éviter un encrassement rapide après le remontage.
Profitez du démontage pour nettoyer l’intérieur des durites EGR. Pulvérisez du produit nettoyant à l’intérieur et utilisez un goupillon ou une brosse flexible pour déloger les dépôts accumulés sur les parois. Rincez abondamment et laissez sécher.
Nettoyez également les orifices du collecteur d’admission et du collecteur d’échappement où se connecte la valve. Ces zones sont souvent très encrassées et leur nettoyage améliore significativement les performances du système. Attention toutefois à ne pas laisser tomber de débris dans le moteur. Bouchez temporairement les orifices avec des chiffons propres pendant le nettoyage des périphéries.
Remontage et Vérifications Finales
Le remontage s’effectue dans l’ordre inverse du démontage, en respectant scrupuleusement certaines règles.
Si vous avez un joint neuf, positionnez-le correctement sur son logement. Si vous réutilisez l’ancien joint, vérifiez qu’il n’est pas endommagé et nettoyez soigneusement les surfaces de contact. Replacez la valve EGR sur son support en vous aidant de vos photos.
Vissez les fixations en serrant progressivement en croix, sans forcer excessivement. Un serrage trop important pourrait déformer la valve ou casser le joint. Reconnectez les durites et serrez fermement les colliers de serrage pour éviter toute prise d’air parasite, qui fausserait le fonctionnement du système.
Rebranchez le connecteur électrique en vous assurant qu’il s’enclenche correctement avec un clic audible. Reconnectez la batterie en replaçant d’abord la borne positive puis la négative.
Démarrez le moteur et laissez-le tourner au ralenti pendant quelques minutes. Observez s’il y a des fuites au niveau de la valve et écoutez le bruit du moteur. Vérifiez également que le voyant moteur ne s’allume pas.
Effectuez un essai routier en variant les régimes et les charges pour solliciter la valve dans différentes conditions. Le moteur devrait retrouver sa puissance et sa souplesse d’origine.
Si vous disposez d’une valise diagnostic, effacez les codes défaut mémorisés et vérifiez qu’ils ne réapparaissent pas après l’essai routier. Cette dernière vérification confirme le succès de votre intervention.
Prévention et Entretien : Éviter les Problèmes Futurs
Les Bonnes Pratiques au Quotidien
Adopter quelques habitudes simples peut considérablement prolonger la durée de vie de votre valve EGR et retarder l’apparition de pannes.
Privilégiez les trajets plus longs dès que possible. Un moteur qui atteint régulièrement sa température optimale de fonctionnement brûle mieux les dépôts et limite l’encrassement du système EGR. Si vous effectuez principalement des trajets courts, essayez de rouler occasionnellement sur route ou autoroute pendant 20 à 30 minutes.
Montez progressivement dans les tours de temps en temps. Sans abuser du régime moteur, solliciter ponctuellement le moteur jusqu’à 3000-3500 tours permet de nettoyer naturellement les dépôts accumulés dans la valve et le circuit d’admission. Cette technique, appelée décalaminage naturel, s’avère particulièrement efficace sur les moteurs diesel.
Utilisez un carburant de qualité, si possible dans des stations réputées. Les carburants additivés contiennent des détergents qui contribuent à maintenir la propreté du circuit d’admission et du système EGR. Certains additifs carburant spécifiques, à verser dans le réservoir, peuvent également aider à prévenir l’encrassement.
Respectez scrupuleusement les intervalles de vidange préconisés par le constructeur. Une huile moteur propre et de qualité limite la formation de dépôts dans tout le moteur, y compris au niveau du système EGR. N’économisez pas sur la qualité de l’huile, c’est un investissement rentable à long terme.
L’Entretien Préventif du Système EGR
Un entretien régulier de la valve EGR vous évitera des pannes coûteuses et le passage en mode dégradé.
Tous les 50 000 à 80 000 kilomètres, selon l’utilisation de votre véhicule, envisagez un nettoyage préventif de la valve EGR. Cette intervention, réalisée avant l’apparition de symptômes, coûte moins cher qu’une réparation d’urgence et préserve les performances de votre moteur.
Lors des entretiens périodiques, demandez à votre mécanicien de vérifier visuellement l’état de la valve et de ses connexions. Un contrôle rapide peut identifier un problème naissant avant qu’il ne devienne critique.
Certains professionnels proposent des décalaminages moteur par injection d’hydrogène ou de produits spécifiques. Ces traitements nettoient l’ensemble du circuit d’admission, incluant la valve EGR, les injecteurs et les soupapes, sans démontage. Le coût varie entre 70 et 150 euros selon les établissements.
Quand Faut-il Remplacer la Valve EGR ?
Malgré un entretien régulier, la valve EGR a une durée de vie limitée et peut nécessiter un remplacement complet.
Si après un nettoyage approfondi les symptômes persistent, si la valve présente des dommages mécaniques visibles comme des fissures ou une déformation, ou si le clapet reste bloqué malgré tous vos efforts, le remplacement devient inévitable.
Une valve EGR neuve d’origine coûte généralement entre 150 et 600 euros selon le modèle de véhicule, auxquels s’ajoutent 100 à 200 euros de main-d’œuvre. Les pièces de rechange alternatives ou reconditionnées proposent des tarifs plus abordables, entre 80 et 250 euros, mais avec des garanties variables.
Certains automobilistes envisagent la suppression pure et simple de la valve EGR. Cette pratique, bien que techniquement possible, est illégale dans de nombreux pays car elle augmente les émissions polluantes. De plus, elle peut causer un refus au contrôle technique et endommager à terme d’autres composants du moteur comme le turbo ou le FAP.
Les Erreurs à Éviter Absolument
Les Pièges Classiques du Débutant
Lors de l’entretien de votre valve EGR, certaines erreurs courantes peuvent aggraver la situation ou créer de nouveaux problèmes.
N’utilisez jamais de nettoyant agressif non adapté, comme de l’acétone pure ou des décapants industriels. Ces produits peuvent attaquer les joints, les capteurs électroniques ou les revêtements de la valve. Privilégiez toujours des produits spécifiquement conçus pour le nettoyage des valves EGR ou des carburateurs.
Ne forcez jamais sur le clapet de la valve lors du nettoyage. Si le clapet résiste, continuez l’application de produit nettoyant et laissez agir plus longtemps. Forcer mécaniquement risque de tordre la tige ou d’endommager le mécanisme interne, rendant la valve inutilisable.
Évitez de nettoyer la valve au nettoyeur haute pression. La force du jet peut endommager les composants électroniques, déformer des pièces métalliques fines ou chasser le produit nettoyant avant qu’il n’ait eu le temps d’agir efficacement.
Les Négligences qui Coûtent Cher
Certains oublis ou négligences peuvent transformer une simple opération d’entretien en cauchemar mécanique.
Ne négligez jamais le remplacement du joint de valve EGR lors du remontage, surtout s’il montre des signes d’usure. Un joint défaillant provoque des prises d’air parasites qui perturbent le fonctionnement du moteur et peuvent déclencher le mode dégradé. Le coût d’un joint neuf, généralement inférieur à 15 euros, est dérisoire comparé aux problèmes qu’un joint défectueux peut causer.
N’oubliez pas d’effacer les codes défaut après votre intervention. Même si vous avez résolu le problème physique, les codes restent en mémoire et peuvent maintenir le voyant moteur allumé ou limiter les performances. Une valise diagnostic, même d’entrée de gamme, permet d’effacer facilement ces codes.
Ne sautez pas l’essai routier après le remontage. Tester le véhicule dans des conditions réelles de conduite permet de valider l’efficacité de votre intervention et de détecter d’éventuels problèmes résiduels avant qu’ils ne vous immobilisent loin de chez vous.
Conclusion : Maîtrisez l’Entretien de Votre Valve EGR
La valve EGR, bien que discrète, joue un rôle crucial dans le fonctionnement optimal de votre moteur et le respect de l’environnement. Comprendre son fonctionnement, savoir identifier ses symptômes de défaillance et maîtriser les techniques pour la tester et la nettoyer vous donnera une autonomie précieuse face aux pannes courantes.
Le nettoyage régulier de la valve EGR représente une opération d’entretien à la portée de tout bricoleur un peu méticuleux. Avec un outillage basique, quelques produits adaptés et en suivant méthodiquement les étapes décrites dans cet article, vous pouvez économiser plusieurs centaines d’euros de main-d’œuvre tout en prolongeant la durée de vie de ce composant.
N’attendez pas l’apparition du mode dégradé ou l’allumage du voyant moteur pour vous intéresser à votre valve EGR. Une approche préventive, avec un nettoyage tous les 60 000 à 80 000 kilomètres et l’adoption de bonnes pratiques de conduite, vous évitera bien des tracas et préservera les performances de votre véhicule.
Si malgré vos efforts le problème persiste, n’hésitez pas à consulter un professionnel qualifié. Certaines pannes nécessitent un diagnostic approfondi avec du matériel spécialisé ou le remplacement de composants connexes. L’important est d’intervenir rapidement dès l’apparition des premiers symptômes pour éviter que le problème ne s’aggrave et n’endommage d’autres éléments du moteur.
Prenez soin de votre valve EGR, et elle prendra soin de votre moteur. Bonne route et bon entretien à tous !
