Vous êtes-vous déjà demandé pourquoi votre voiture refuse de démarrer par une froide matinée d’hiver ? Ou comment fonctionne réellement le système électrique qui alimente tout, des phares aux vitres électriques ? Comprendre les bases de l’électricité automobile n’est pas réservé aux mécaniciens professionnels. En réalité, maîtriser quelques concepts fondamentaux peut vous faire économiser du temps, de l’argent et vous éviter bien des tracas.
L’électricité auto base repose sur trois piliers essentiels : la tension, le courant et la résistance. Ces trois éléments forment le triangle d’or de tout système électrique automobile. Que vous souhaitiez diagnostiquer une panne, installer un accessoire ou simplement mieux comprendre votre véhicule, ce guide vous accompagnera pas à pas dans l’univers fascinant de l’électricité automobile.
Pourquoi l’Électricité Automobile est Différente
Avant de plonger dans les détails techniques, il est important de comprendre que l’électricité automobile possède des particularités qui la distinguent de l’électricité domestique. Dans votre maison, vous utilisez du courant alternatif de 220 volts. Dans votre voiture, c’est du courant continu de 12 volts (ou 24 volts pour certains véhicules lourds).
Cette différence n’est pas anodine. Le courant continu circule toujours dans la même direction, ce qui le rend parfait pour stocker de l’énergie dans une batterie et alimenter des équipements électroniques sensibles. De plus, la tension plus basse rend le système plus sûr à manipuler, bien qu’il faille toujours respecter certaines précautions.
Les véhicules modernes sont de véritables ordinateurs sur roues. Un véhicule récent peut contenir plus de 100 calculateurs électroniques et plusieurs kilomètres de câblage. Cette complexité croissante rend la compréhension des bases électriques encore plus précieuse.
La Tension : La Force qui Pousse l’Électricité
Qu’est-ce que la Tension Électrique ?
Imaginez l’électricité comme de l’eau dans une canalisation. La tension serait alors la pression de l’eau. Plus la pression est forte, plus l’eau peut parcourir de distance et faire fonctionner des équipements puissants. En électricité automobile, cette “pression” se mesure en volts.
La tension électrique représente la différence de potentiel entre deux points d’un circuit. C’est elle qui donne l’impulsion nécessaire pour que les électrons se déplacent. Sans tension, pas de mouvement, et donc pas de courant électrique.
Les Niveaux de Tension dans une Automobile
Dans un véhicule standard, vous rencontrerez principalement deux niveaux de tension :
La tension nominale de 12 volts : C’est la tension de base fournie par la batterie. En réalité, une batterie complètement chargée affiche environ 12,6 à 12,8 volts au repos. Ce chiffre peut vous surprendre, mais c’est parfaitement normal.
La tension de charge de 13,5 à 14,5 volts : Lorsque le moteur tourne, l’alternateur prend le relais et fournit une tension légèrement supérieure pour recharger la batterie et alimenter tous les équipements électriques. Cette différence de tension est cruciale pour maintenir la batterie en bon état.
Certains véhicules, notamment les poids lourds, les bus et certains équipements agricoles, utilisent un système 24 volts. Ce choix permet de faire passer plus de puissance avec des câbles de section plus réduite, ce qui est avantageux pour les gros moteurs diesel.
Comment Mesurer la Tension
Pour mesurer la tension, vous aurez besoin d’un multimètre, un outil indispensable pour tout passionné d’automobile. Voici comment procéder :
- Réglez votre multimètre sur la position voltmètre courant continu (généralement marquée V avec une ligne continue et des pointillés)
- Placez la sonde rouge sur la borne positive de la batterie
- Placez la sonde noire sur la borne négative
- Lisez la valeur affichée
Une batterie en bonne santé doit afficher entre 12,4 et 12,8 volts moteur arrêté. Si vous obtenez une lecture inférieure à 12,2 volts, votre batterie est déchargée et nécessite une recharge. En dessous de 11,8 volts, elle est considérée comme profondément déchargée.
Avec le moteur en marche, la tension devrait grimper entre 13,5 et 14,5 volts. Si elle reste à 12 volts ou moins, votre alternateur ne charge probablement pas correctement. À l’inverse, une tension supérieure à 15 volts peut indiquer un régulateur de tension défaillant, ce qui peut endommager vos équipements électroniques.
Le Courant Électrique : Le Flux d’Énergie
Comprendre le Courant en Termes Simples
Reprenons notre analogie de l’eau. Si la tension est la pression, le courant électrique est la quantité d’eau qui s’écoule dans le tuyau. En électricité, on mesure ce flux en ampères (symbole : A).
Le courant électrique représente le déplacement des électrons dans un conducteur. Plus il y a d’électrons qui circulent, plus le courant est important. C’est ce courant qui fait véritablement le travail : faire tourner un moteur, allumer une ampoule ou alimenter votre autoradio.
Les Différents Niveaux de Courant Automobile
Les besoins en courant varient considérablement selon les équipements :
Les petits consommateurs (moins de 1 ampère) : Les LED, certains capteurs électroniques, l’horloge du tableau de bord. Ces équipements tirent très peu de courant et peuvent fonctionner pendant des heures sans décharger significativement la batterie.
Les consommateurs moyens (1 à 10 ampères) : Les feux de position, l’autoradio, les essuie-glaces, le ventilateur de chauffage à vitesse réduite. Ce sont les équipements que vous utilisez quotidiennement.
Les gros consommateurs (10 à 30 ampères) : Les phares halogènes, le ventilateur de chauffage à pleine puissance, la lunette arrière chauffante, les sièges chauffants. Ces équipements sollicitent davantage le système électrique.
Les très gros consommateurs (plus de 100 ampères) : Le démarreur est le champion toutes catégories. Selon la taille du moteur, il peut consommer entre 150 et 400 ampères pendant les quelques secondes du démarrage. C’est pourquoi un mauvais contact ou des câbles de batterie corrodés peuvent empêcher le démarrage.
Le Courant de Décharge et de Charge
Un aspect crucial de l’électricité auto base concerne les courants de charge et de décharge. Lorsque le moteur est arrêté, tous les équipements électriques tirent du courant de la batterie : c’est la décharge. Une batterie de 60 Ah (ampères-heure) peut théoriquement fournir 1 ampère pendant 60 heures, ou 60 ampères pendant 1 heure.
En pratique, la capacité réelle dépend de la vitesse de décharge. Une décharge rapide réduit la capacité disponible. C’est pourquoi laisser vos phares allumés pendant deux heures peut suffire à vider complètement votre batterie.
Lorsque le moteur tourne, l’alternateur fournit le courant nécessaire aux équipements et recharge simultanément la batterie. Un alternateur moderne peut produire entre 70 et 150 ampères selon le véhicule. Les voitures équipées de nombreux accessoires électriques nécessitent des alternateurs plus puissants.
La Résistance : L’Opposition au Courant
Qu’est-ce que la Résistance Électrique ?
La résistance est l’opposition qu’un matériau oppose au passage du courant électrique. Pour reprendre notre analogie hydraulique, ce serait comme du sable dans un tuyau qui freine l’écoulement de l’eau. La résistance se mesure en ohms (symbole : Ω).
Tous les matériaux présentent une résistance, même les meilleurs conducteurs comme le cuivre. Cette propriété est à la fois un avantage et un inconvénient en électricité automobile.
Les Résistances Utiles et Nuisibles
Les résistances utiles : Certains composants utilisent volontairement la résistance pour remplir leur fonction. Les ampoules à incandescence, par exemple, produisent de la lumière en chauffant un filament résistant. Les résistances de chauffage dans l’habitacle utilisent ce principe pour générer de la chaleur. Les bougies de préchauffage sur les moteurs diesel sont également des résistances qui chauffent pour faciliter le démarrage à froid.
Les résistances nuisibles : Malheureusement, toute résistance non désirée dans un circuit est source de problèmes. La corrosion sur une borne de batterie crée une résistance qui peut empêcher le démarrage. Un mauvais contact dans un connecteur peut faire clignoter une ampoule ou faire fonctionner un moteur au ralenti de manière erratique.
Les Causes de Résistance Excessive
Plusieurs facteurs peuvent augmenter la résistance dans un circuit automobile :
La corrosion : L’ennemi numéro un des connexions électriques. Le sulfate de plomb qui se forme sur les bornes de batterie, la rouille sur les connecteurs, ou le vert-de-gris sur les fils de cuivre augmentent considérablement la résistance.
Les connexions desserrées : Un écrou mal serré, une cosse qui ne maintient pas fermement le câble, ou un connecteur partiellement enfoncé créent des points de résistance.
Les câbles endommagés : Un câble écrasé, plié de manière excessive, ou dont les brins sont rompus présente une section réduite et donc une résistance accrue.
La chaleur : Paradoxalement, la résistance génère de la chaleur, et la chaleur augmente la résistance. C’est un cercle vicieux qui peut mener à la fonte d’un connecteur ou même à un incendie.
La Loi d’Ohm : Le Principe Fondamental
Comprendre la Relation entre Tension, Courant et Résistance
La loi d’Ohm est l’équation mathématique qui relie nos trois concepts. Elle s’énonce simplement : U = R × I
Où U est la tension en volts, R est la résistance en ohms, et I est l’intensité du courant en ampères. Cette formule simple est incroyablement puissante pour comprendre et diagnostiquer les problèmes électriques.
Applications Pratiques de la Loi d’Ohm
Imaginons que vous voulez installer un projecteur LED supplémentaire de 20 watts sur votre véhicule. Grâce à la loi d’Ohm, vous pouvez calculer le courant nécessaire. La puissance (P) est égale à la tension (U) multipliée par le courant (I), donc P = U × I.
Si votre projecteur consomme 20 watts sous 12 volts : I = P ÷ U = 20 ÷ 12 = 1,67 ampères. Vous savez maintenant qu’il vous faut un fusible d’au moins 2 ampères et un câble dimensionné pour supporter ce courant.
Autre exemple pratique : vous mesurez une chute de tension de 0,5 volt sur un câble alimentant un ventilateur qui consomme 10 ampères. Quelle est la résistance de ce câble ? R = U ÷ I = 0,5 ÷ 10 = 0,05 ohm. Cette résistance, bien que faible, provoque une perte de puissance de 5 watts sous forme de chaleur (P = U × I = 0,5 × 10 = 5 watts).
Le Système Électrique Automobile Complet
Les Composants Principaux
La batterie : C’est le réservoir d’énergie. Elle stocke l’électricité sous forme chimique et la restitue sous forme électrique. Une batterie moderne peut subir des centaines de cycles de charge-décharge.
L’alternateur : C’est l’usine électrique du véhicule. Entraîné par le moteur via une courroie, il transforme l’énergie mécanique en énergie électrique. Son régulateur de tension intégré maintient la tension entre 13,5 et 14,5 volts quelles que soient les conditions.
Le démarreur : Ce puissant moteur électrique convertit l’énergie électrique en énergie mécanique pour lancer le moteur thermique. Il consomme énormément de courant pendant quelques secondes seulement.
Les fusibles et relais : Les fusibles protègent les circuits contre les surintensités. Un fusible fond (grille) lorsque le courant dépasse sa valeur nominale, interrompant le circuit avant qu’un dommage plus grave ne survienne. Les relais sont des interrupteurs électromagnétiques qui permettent de contrôler des courants importants avec un petit courant de commande.
Le câblage : Des kilomètres de fils parcourent le véhicule, acheminant l’électricité là où elle est nécessaire. Chaque circuit est dimensionné selon le courant qu’il doit transporter.
Le Circuit de Charge
Lorsque le moteur tourne, l’alternateur devient la source principale d’électricité. Il fournit le courant nécessaire à tous les équipements en fonctionnement et l’excédent recharge la batterie. Le régulateur de tension intégré surveille constamment la tension de sortie et ajuste le champ magnétique de l’alternateur pour maintenir une tension stable.
Si vous allumez tous les équipements électriques (phares, chauffage à fond, lunette chauffante, essuie-glaces), et que l’alternateur ne peut pas fournir suffisamment de courant, la batterie complète l’alimentation. C’est pourquoi des trajets courts avec beaucoup d’équipements allumés peuvent progressivement décharger la batterie.
Le Circuit de Démarrage
Le circuit de démarrage est le plus sollicitant du véhicule. Lorsque vous tournez la clé ou appuyez sur le bouton de démarrage, plusieurs événements se produisent en une fraction de seconde. Le contacteur de démarreur (solénoïde) s’active, créant une connexion directe entre la batterie et le démarreur. Un courant considérable (jusqu’à 400 ampères) circule alors pendant quelques secondes.
C’est pourquoi les câbles de batterie et les connexions doivent être impeccables. Une résistance de seulement 0,1 ohm sur ce circuit provoquerait une chute de tension de 40 volts sous un courant de 400 ampères, rendant le démarrage impossible.
Diagnostiquer les Problèmes Électriques Courants
Les Symptômes et Leurs Causes
Le véhicule ne démarre pas, mais les accessoires fonctionnent : Cela indique généralement un problème spécifique au circuit de démarrage. Le démarreur, le solénoïde, ou les connexions du circuit de démarrage sont probablement en cause. La batterie est suffisamment chargée pour les équipements légers mais ne peut pas fournir l’énorme courant nécessaire au démarrage.
Le véhicule démarre mais la batterie se décharge rapidement : Deux possibilités principales : soit l’alternateur ne charge pas correctement, soit un équipement tire du courant lorsque le véhicule est arrêté (courant de fuite). Un alternateur défaillant ne maintiendra pas la tension au-dessus de 13 volts moteur en marche.
Les phares faiblissent au ralenti et s’intensifient à l’accélération : Ce symptôme classique indique que l’alternateur ne produit pas suffisamment de courant au ralenti. Cela peut être dû à une courroie qui patine, un alternateur vieillissant, ou simplement trop d’accessoires électriques allumés simultanément.
Un fusible grille régulièrement : Un fusible qui grille répétitivement indique un court-circuit dans le circuit qu’il protège. Ne jamais remplacer un fusible par un autre de calibre supérieur, car vous supprimeriez la protection et risqueriez un incendie.
Les Outils de Diagnostic Essentiels
Le multimètre : Votre outil principal pour mesurer tension, courant et résistance. Un modèle numérique basique suffit pour la plupart des diagnostics automobiles. Choisissez-en un avec une fonction de test de continuité (bip sonore).
La lampe témoin : Simple mais efficace, une lampe 12V avec deux fils permet de vérifier rapidement la présence de tension et la qualité d’une masse. Elle est particulièrement utile pour identifier les problèmes de masse.
Le testeur de batterie : Cet appareil spécialisé peut évaluer l’état réel d’une batterie en mesurant sa capacité à fournir du courant. Il peut détecter une batterie faible même si la tension au repos semble correcte.
Conseils Pratiques pour l’Entretien Électrique
Maintenir les Connexions Propres
La prévention est toujours plus facile que la réparation. Inspectez régulièrement les bornes de batterie. Si vous constatez des traces blanches ou verdâtres de corrosion, nettoyez-les avec une brosse métallique et une solution d’eau chaude et de bicarbonate de soude.
Après le nettoyage, appliquez une fine couche de graisse diélectrique sur les bornes propres. Cette graisse protège contre l’humidité et la corrosion future. Vérifiez que les cosses sont bien serrées mais sans excès (ne forcez pas au risque de fissurer les bornes).
Protéger Contre la Corrosion
Les connecteurs électriques sont vulnérables à l’humidité. Les connecteurs situés sous le véhicule, près du moteur, ou dans le compartiment avant où l’eau peut s’infiltrer sont particulièrement exposés. Si possible, utilisez de la graisse diélectrique dans les connecteurs importants pour les protéger.
Après avoir lavé le moteur, laissez le capot ouvert un moment pour permettre l’évaporation de l’humidité. L’eau peut s’infiltrer dans les connecteurs et provoquer de la corrosion à long terme.
Respecter les Capacités du Système
Lorsque vous ajoutez des accessoires électriques à votre véhicule, calculez toujours la consommation totale. Un système standard de 12 volts avec un alternateur de 90 ampères ne peut pas supporter indéfiniment une consommation de 100 ampères.
Si vous installez des équipements gourmands comme un treuil électrique, un système audio puissant, ou un éclairage auxiliaire important, envisagez une batterie auxiliaire ou un alternateur plus puissant. Prévoyez toujours une marge de sécurité.
Utiliser les Bons Fusibles
Chaque circuit est protégé par un fusible d’un calibre spécifique. Ce calibre n’est pas choisi au hasard : il correspond au câblage du circuit. Utiliser un fusible de calibre supérieur expose le câblage à une surchauffe en cas de problème. Utiliser un fusible de calibre inférieur provoquera des coupures intempestives.
Gardez toujours des fusibles de rechange des calibres courants (5A, 10A, 15A, 20A) dans votre véhicule. Ils ne coûtent presque rien et peuvent vous éviter de rester immobilisé.
Les Évolutions Modernes de l’Électricité Automobile
Les Systèmes Start-Stop
Les véhicules récents équipés de systèmes start-stop coupent automatiquement le moteur aux arrêts pour économiser du carburant. Ces systèmes nécessitent des batteries spéciales (EFB ou AGM) capables de supporter des milliers de cycles de charge-décharge rapides. Remplacer une batterie AGM par une batterie conventionnelle entraînerait une défaillance rapide.
Ces batteries spéciales ont une résistance interne plus faible, permettant une recharge plus rapide et une décharge plus profonde sans dommage. Elles sont également plus tolérantes aux températures extrêmes.

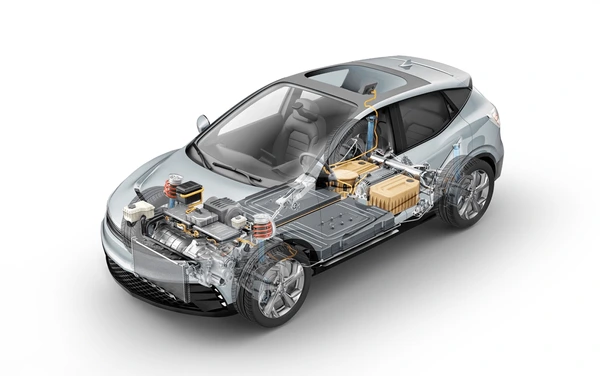

Les Véhicules Hybrides et Électriques
Les véhicules hybrides possèdent deux systèmes électriques distincts : le système 12 volts conventionnel pour les accessoires, et un système haute tension (200 à 400 volts) pour la propulsion. Ce dernier nécessite des précautions particulières et ne doit jamais être manipulé sans formation spécifique.
Le système 12 volts des hybrides et électriques est alimenté par un convertisseur qui abaisse la haute tension. La batterie 12 volts reste essentielle pour démarrer les systèmes informatiques du véhicule.
La Multiplication des Systèmes Électroniques
Les véhicules modernes regorgent d’électronique : caméras de recul, capteurs de stationnement, aides à la conduite, systèmes de navigation, et bien plus. Chaque système ajoute des ampères à la consommation totale.
Cette complexité rend la compréhension de l’électricité auto base encore plus précieuse. Les principes fondamentaux restent les mêmes, même si les systèmes deviennent plus sophistiqués.
Conclusion : Maîtriser l’Électricité Auto pour Plus d’Autonomie
Comprendre l’électricité auto base n’est pas simplement une compétence technique, c’est un investissement dans votre autonomie et votre tranquillité d’esprit. En maîtrisant les concepts de tension, de courant et de résistance, vous possédez maintenant les clés pour diagnostiquer la plupart des problèmes électriques courants.
Rappelez-vous les points essentiels : la tension est la force qui pousse le courant, le courant est le flux d’électrons qui fait le travail, et la résistance est l’opposition à ce flux. Ces trois éléments sont liés par la loi d’Ohm et interagissent constamment dans le système électrique de votre véhicule.
Que vous souhaitiez simplement entretenir correctement votre batterie, diagnostiquer pourquoi un accessoire ne fonctionne pas, ou installer vous-même des équipements supplémentaires, ces connaissances fondamentales vous guideront. L’électricité automobile peut sembler mystérieuse au premier abord, mais elle repose sur des principes logiques et prévisibles.
Commencez par des vérifications simples : testez régulièrement la tension de votre batterie, inspectez vos connexions, et familiarisez-vous avec votre multimètre. Chaque petite expérience pratique renforcera votre compréhension et votre confiance.
N’oubliez jamais que la sécurité prime. Même à 12 volts, l’électricité automobile peut être dangereuse en raison des courants élevés impliqués. Déconnectez toujours la batterie avant de travailler sur un circuit, portez des lunettes de protection, et si vous n’êtes pas certain de ce que vous faites, consultez un professionnel.
L’électricité automobile évolue constamment avec les nouvelles technologies, mais les fondamentaux que vous avez appris ici resteront toujours pertinents. Continuez à apprendre, à expérimenter prudemment, et à partager vos connaissances. Votre véhicule vous remerciera avec des années de service fiable, et vous profiterez de la satisfaction de mieux comprendre cette machine fascinante qui vous accompagne au quotidien.
