Vous montez dans votre voiture un matin, tournez la clé de contact, et rien ne se passe. Pas de lumière au tableau de bord, pas de démarrage, rien. Avant de paniquer et d’appeler une dépanneuse, savez-vous qu’un simple fusible grillé pourrait être le coupable ? Les fusibles sont les gardiens silencieux du système électrique de votre véhicule, protégeant vos équipements contre les surcharges et les courts-circuits. Pourtant, ils restent méconnus de nombreux automobilistes.
Comprendre comment fonctionnent les fusibles de voiture, savoir les tester et les remplacer soi-même peut vous faire économiser du temps et de l’argent. Plus important encore, cette connaissance vous permet de reprendre la route rapidement en cas de panne électrique mineure. Dans ce guide complet, nous allons explorer tout ce que vous devez savoir sur les fusibles automobiles, des bases jusqu’aux techniques de diagnostic avancées.
Qu’est-ce qu’un Fusible de Voiture et Pourquoi est-il Important ?
Le Rôle Protecteur du Fusible
Un fusible automobile est un dispositif de sécurité électrique conçu pour protéger les circuits de votre véhicule. Imaginez-le comme un soldat qui se sacrifie pour sauver le reste de l’armée. Lorsqu’un circuit électrique reçoit trop de courant, que ce soit à cause d’une surcharge ou d’un court-circuit, le fusible fond intentionnellement, coupant ainsi l’alimentation électrique avant que des dommages plus graves ne surviennent.
Sans fusibles, une simple anomalie électrique pourrait endommager des composants coûteux comme l’alternateur, le démarreur, ou même l’ordinateur de bord de votre voiture. Dans le pire des cas, une surcharge électrique non protégée pourrait provoquer un incendie. Les fusibles sont donc bien plus qu’un simple composant : ils sont une assurance pour la sécurité de votre véhicule et de ses occupants.
Les Différents Types de Fusibles Automobiles
Les voitures modernes utilisent principalement trois types de fusibles, chacun ayant ses propres caractéristiques et applications.

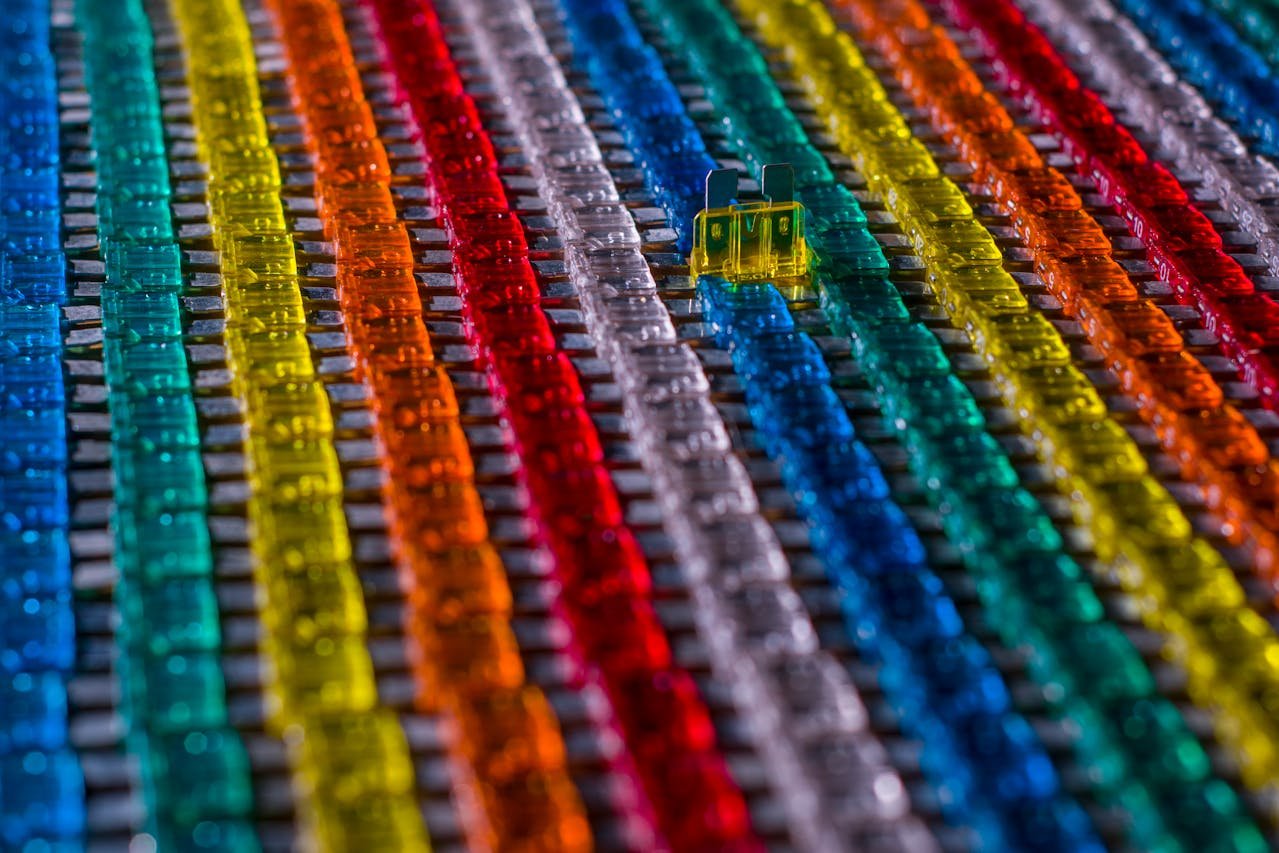

Les fusibles à lames sont les plus courants dans les véhicules contemporains. Ils sont facilement reconnaissables à leur forme plate avec deux broches métalliques. Ces fusibles sont disponibles en différentes tailles : mini, standard et maxi. Leur code couleur permet d’identifier rapidement leur ampérage : un fusible marron vaut 7,5 ampères, rouge 10 ampères, bleu 15 ampères, jaune 20 ampères, et ainsi de suite.
Les fusibles cylindriques ou à cartouche sont plus anciens et se trouvent généralement dans les véhicules fabriqués avant les années 1980. Ils ressemblent à de petits tubes en verre ou en céramique avec des embouts métalliques. Bien que moins courants aujourd’hui, certains circuits spécifiques peuvent encore les utiliser.
Les fusibles à broches sont moins fréquents mais peuvent être présents dans certaines applications spécialisées. Ils se reconnaissent à leurs deux ou trois broches métalliques qui s’insèrent dans un support dédié.
Où Trouver les Fusibles dans Votre Voiture
La Boîte à Fusibles Sous le Capot
La plupart des véhicules possèdent au moins deux boîtes à fusibles. La première se trouve généralement sous le capot, près de la batterie. Cette boîte contient typiquement les fusibles des systèmes à forte consommation électrique comme le ventilateur de refroidissement, les phares, la pompe à carburant, le système ABS et le démarreur.
Pour localiser cette boîte, ouvrez le capot et cherchez un boîtier en plastique noir rectangulaire. Il comporte souvent des clips ou des vis de fixation sur le côté. Le couvercle de la boîte affiche généralement un schéma indiquant l’emplacement et la fonction de chaque fusible, ainsi que leur ampérage.
La Boîte à Fusibles dans l’Habitacle
La seconde boîte à fusibles se situe dans l’habitacle du véhicule. Son emplacement varie selon les marques et modèles, mais elle se trouve fréquemment sous le tableau de bord côté conducteur, derrière un panneau amovible. Certains constructeurs la placent dans la boîte à gants, sous le volant, ou même dans le coffre.
Cette boîte intérieure regroupe les fusibles des équipements de confort et d’habitacle : autoradio, allume-cigare, vitres électriques, climatisation, éclairage intérieur, système de verrouillage centralisé et instruments du tableau de bord. Un schéma est également présent sur le couvercle ou dans le manuel du propriétaire pour faciliter l’identification.
Consulter le Manuel du Propriétaire
Chaque véhicule est unique, et le meilleur moyen de localiser précisément vos boîtes à fusibles est de consulter le manuel du propriétaire. Ce document contient des informations détaillées sur l’emplacement exact, le rôle de chaque fusible et leur ampérage spécifique. Si vous n’avez plus votre manuel papier, sachez que de nombreux constructeurs proposent désormais des versions numériques téléchargeables gratuitement sur leur site web.
Comment Tester un Fusible de Voiture
Inspection Visuelle Rapide
La méthode la plus simple pour vérifier un fusible consiste à l’examiner visuellement. Commencez par localiser le fusible suspect en vous référant au schéma de la boîte à fusibles. Retirez-le délicatement de son logement en utilisant une pince à fusibles (souvent fournie dans la boîte) ou une petite pince à bec fin.
Une fois le fusible dans votre main, observez-le à la lumière. Les fusibles à lames transparents permettent de voir le filament métallique à l’intérieur. Si ce filament est intact et continu, le fusible est probablement bon. S’il est rompu, fondu ou présente une décoloration noire, le fusible est grillé et doit être remplacé.
Cependant, l’inspection visuelle n’est pas infaillible. Parfois, un fusible peut sembler intact visuellement mais être défectueux. C’est pourquoi un test électrique est plus fiable.
Test avec un Multimètre
Le test au multimètre est la méthode la plus précise pour vérifier l’état d’un fusible. Vous aurez besoin d’un multimètre numérique, un outil indispensable pour tout bricoleur automobile, disponible dans les magasins de bricolage pour une vingtaine d’euros.
Réglez votre multimètre sur le mode continuité (symbolisé par une onde sonore) ou sur le mode ohmmètre (résistance). Retirez le fusible de son logement. Placez une pointe de touche du multimètre sur chaque extrémité métallique du fusible. Si le multimètre émet un bip ou affiche une valeur proche de zéro ohm, le fusible est bon. Si vous n’obtenez aucun signal ou que la lecture indique une résistance infinie, le fusible est grillé.
Test sans Retirer le Fusible
Vous pouvez également tester un fusible directement dans sa boîte sans le retirer, ce qui est particulièrement utile pour gagner du temps. Assurez-vous que le contact de la voiture est en position marche (sans démarrer le moteur) pour que le circuit soit alimenté.
Réglez votre multimètre sur le mode voltmètre en courant continu (DC), généralement sur une échelle de 20 volts. Identifiez les deux points de test métalliques sur le dessus du fusible. Touchez ces deux points simultanément avec les pointes de touche de votre multimètre. Si le fusible est en bon état, vous devriez lire environ 12 volts (la tension de la batterie). Si la lecture est de 0 volt, le fusible est grillé.
Comment Remplacer un Fusible de Voiture Correctement
Préparation et Sécurité
Avant de commencer le remplacement d’un fusible, quelques précautions s’imposent. Coupez toujours le contact du véhicule et retirez la clé. Cela évite tout risque de court-circuit pendant la manipulation. Si possible, portez des gants fins pour protéger vos mains et améliorer votre préhension.
Assurez-vous d’avoir un bon éclairage, surtout si vous travaillez sous le tableau de bord. Une lampe frontale ou une lampe de poche magnétique peut être très utile. Préparez également les fusibles de remplacement appropriés. Il est recommandé de conserver dans votre voiture une petite boîte contenant des fusibles de rechange de différents ampérages.
Retrait de l’Ancien Fusible
Localisez le fusible défectueux en vous référant au schéma de la boîte à fusibles. Utilisez la pince à fusibles fournie dans la boîte ou une petite pince à bec fin. Saisissez le fusible fermement mais délicatement par le haut et tirez-le verticalement vers le haut. Les fusibles sont généralement bien ajustés dans leur logement, donc une certaine force peut être nécessaire, mais évitez les mouvements brusques qui pourraient endommager les contacts.
Si le fusible résiste, effectuez de légers mouvements de va-et-vient tout en tirant vers le haut. Ne forcez jamais excessivement et ne tordez pas le fusible, car vous risqueriez d’endommager le porte-fusible lui-même, ce qui compliquerait davantage la situation.
Installation du Nouveau Fusible
Vérifiez toujours que le fusible de remplacement correspond exactement à l’ampérage du fusible d’origine. Cette information est indiquée sur le fusible lui-même, gravée sur le plastique ou imprimée dessus. Utiliser un fusible de mauvais ampérage peut être dangereux : un fusible trop faible grillera immédiatement, tandis qu’un fusible trop fort ne protégera pas adéquatement le circuit, risquant d’endommager vos équipements ou de provoquer un incendie.
Alignez soigneusement les broches du nouveau fusible avec les fentes du porte-fusible. Insérez-le verticalement en appliquant une pression ferme mais contrôlée. Vous devriez sentir le fusible s’encliqueter en place. Assurez-vous qu’il soit complètement enfoncé et au même niveau que les fusibles adjacents.
Vérification du Fonctionnement
Une fois le nouveau fusible installé, refermez le couvercle de la boîte à fusibles. Tournez la clé de contact en position marche et testez l’équipement qui ne fonctionnait plus. Si tout fonctionne normalement, félicitations, votre réparation est réussie ! Si l’équipement ne fonctionne toujours pas, ou si le nouveau fusible grille immédiatement, cela indique un problème plus profond dans le circuit, probablement un court-circuit.
Pourquoi un Fusible Grille-t-il ?
Les Causes Courantes
Un fusible ne grille jamais sans raison. Comprendre les causes possibles vous aide à éviter que le problème ne se reproduise. La cause la plus fréquente est simplement l’usure normale. Avec le temps et les cycles de chauffage et de refroidissement, les filaments internes peuvent s’affaiblir et finir par céder, même sans surcharge apparente.
Une autre cause commune est la surcharge électrique temporaire. Cela se produit lorsque vous branchez trop d’appareils sur un même circuit, comme plusieurs accessoires sur l’allume-cigare simultanément : chargeur de téléphone, GPS, mini-réfrigérateur, etc. La somme des consommations dépasse alors la capacité du fusible qui fond pour protéger le circuit.
Les courts-circuits représentent une cause plus sérieuse. Un court-circuit se produit lorsque deux fils électriques qui ne devraient pas se toucher entrent en contact, créant un chemin de faible résistance où le courant augmente brutalement. Cela peut résulter de fils dénudés, de connexions endommagées par l’humidité, ou de composants électriques défectueux.
Cas Particuliers à Surveiller
Certaines situations spécifiques méritent une attention particulière. L’infiltration d’eau ou d’humidité dans les boîtes à fusibles ou les connecteurs électriques peut provoquer de la corrosion et des courts-circuits. Si vous avez récemment conduit dans des conditions humides extrêmes ou traversé des zones inondées, inspectez vos boîtes à fusibles pour détecter toute trace d’humidité.
Les modifications électriques non professionnelles constituent également une cause fréquente de problèmes. L’installation d’accessoires comme des amplificateurs audio, des éclairages supplémentaires, ou des systèmes d’alarme sans respecter les spécifications électriques du véhicule peut surcharger les circuits existants.
Comment Localiser un Court-Circuit dans Votre Voiture
Les Signes Révélateurs
Un court-circuit se manifeste généralement par des symptômes caractéristiques. Le signe le plus évident est un fusible qui grille à répétition dès que vous le remplacez. Si vous installez un nouveau fusible et qu’il saute immédiatement au moment où vous activez le circuit, c’est presque certainement un court-circuit.
D’autres indices incluent une odeur de brûlé provenant d’une zone particulière du véhicule, des câbles qui chauffent anormalement, ou de la fumée visible. Des dysfonctionnements intermittents peuvent également signaler un court-circuit intermittent, où le problème apparaît et disparaît selon les vibrations ou les mouvements du véhicule.
Méthode de Diagnostic par Élimination
Pour localiser un court-circuit, commencez par identifier le circuit concerné grâce au schéma de la boîte à fusibles. Consultez le manuel du propriétaire pour connaître tous les composants reliés à ce fusible. Par exemple, un fusible d’éclairage de courtoisie peut alimenter la lumière de plafonnier, les lampes de portières, et l’éclairage du coffre.
Débranchez systématiquement chaque composant du circuit un par un. Après chaque déconnexion, remplacez le fusible et testez le circuit. Si le fusible ne grille plus après avoir débranché un composant spécifique, vous avez identifié la source du problème. Cette méthode demande de la patience mais elle est efficace pour isoler le composant défectueux.
Inspection Visuelle des Câbles
Une fois le circuit problématique identifié, procédez à une inspection visuelle minutieuse de tous les câbles et connecteurs associés. Recherchez des signes de dommages : isolant fondu, fils dénudés, connecteurs corrodés, ou câbles pincés. Portez une attention particulière aux endroits où les câbles passent à travers des panneaux métalliques ou sont exposés au mouvement, car le frottement peut user l’isolant au fil du temps.
Les zones sujettes aux problèmes incluent les passages de porte (où les câbles se plient constamment), sous les sièges (où ils peuvent être pincés), et près du moteur (où la chaleur peut dégrader l’isolant). Utilisez une lampe de poche puissante et, si nécessaire, un miroir d’inspection pour vérifier les zones difficiles d’accès.
Test de Continuité et de Court-Circuit
Pour un diagnostic plus précis, utilisez votre multimètre en mode continuité. Déconnectez la batterie pour cette opération de sécurité. Isolez le circuit suspect en débranchant ses deux extrémités : le composant alimenté et la connexion au fusible. Mesurez la résistance entre le fil positif du circuit et la masse (châssis) du véhicule.
Une lecture de résistance infinie signifie que le circuit est bon, sans court-circuit vers la masse. Une lecture proche de zéro ohm indique un court-circuit franc. Une résistance faible mais non nulle peut indiquer un court-circuit partiel ou une connexion endommagée. Cette méthode demande quelques connaissances en électricité automobile, mais elle permet une localisation précise du problème.
Conseils d’Entretien Préventif
Inspections Régulières
La meilleure façon d’éviter les problèmes de fusibles est de réaliser des inspections régulières. Tous les six mois, ou lors de vos vidanges, prenez quelques minutes pour ouvrir vos boîtes à fusibles et vérifier visuellement leur état général. Recherchez des signes de corrosion, d’humidité, ou de fusibles dont la couleur aurait changé.
Vérifiez également que tous les fusibles sont bien enfoncés dans leur logement. Les vibrations du véhicule peuvent parfois les desserrer légèrement, créant des problèmes de contact intermittents. Si vous remarquez un fusible desserré, retirez-le, nettoyez ses contacts avec un chiffon sec, et réinsérez-le fermement.
Protection Contre l’Humidité
L’humidité est l’ennemi numéro un des circuits électriques automobiles. Assurez-vous que les joints d’étanchéité de vos boîtes à fusibles sont en bon état. Si vous constatez de l’humidité à l’intérieur d’une boîte, séchez-la soigneusement avec un chiffon propre et identifiez la source de l’infiltration.
Pour les boîtes à fusibles sous le capot, vérifiez l’état du joint du couvercle et remplacez-le si nécessaire. Évitez de laver le moteur à haute pression directement sur les boîtes à fusibles. Si vous devez traverser une zone inondée, faites contrôler vos systèmes électriques peu après, même si tout semble fonctionner normalement.
Constitution d’un Kit de Secours
Préparez un petit kit de secours à conserver dans votre voiture. Il devrait contenir des fusibles de rechange de tous les ampérages utilisés dans votre véhicule, une pince à fusibles, un petit multimètre de poche, une lampe de poche, et une copie du schéma des fusibles de votre véhicule.
Vous pouvez acheter des assortiments de fusibles automobiles dans les magasins de pièces détachées pour environ 10 à 15 euros. Ces kits contiennent généralement tous les ampérages standards. Gardez également dans votre boîte à gants une liste des fusibles importants et leur localisation pour un dépannage rapide.
Erreurs à Éviter Absolument
Ne Jamais Utiliser un Fusible de Mauvais Ampérage
L’erreur la plus dangereuse consiste à remplacer un fusible par un autre d’ampérage supérieur dans l’espoir de résoudre un problème persistant. Par exemple, mettre un fusible de 20 ampères à la place d’un 10 ampères. Cette pratique est extrêmement risquée car le fusible ne remplira plus son rôle protecteur.
Le circuit et les composants sont conçus pour fonctionner avec un ampérage spécifique. Un fusible trop puissant ne fondra pas assez rapidement en cas de surcharge, permettant au courant excessif d’endommager des composants coûteux ou même de provoquer un incendie. Si un fusible de l’ampérage correct grille à répétition, c’est qu’il existe un problème sous-jacent qui doit être diagnostiqué et réparé.
Éviter les Solutions de Fortune
N’utilisez jamais de fil de fer, d’aluminium, ou tout autre matériau conducteur pour court-circuiter un porte-fusible vide. Cette pratique, parfois suggérée comme solution d’urgence, supprime complètement la protection du circuit. En cas de problème électrique, rien ne limitera le courant, avec des conséquences potentiellement catastrophiques.
De même, ne tentez pas de « réparer » un fusible grillé avec du fil de soudure ou en enroulant du fil autour d’un fusible endommagé. Les fusibles sont des composants de sécurité peu coûteux : un fusible standard coûte moins d’un euro. Il n’existe aucune bonne raison d’essayer de les réparer plutôt que de les remplacer.
Ne Pas Négliger les Symptômes Persistants
Si vous devez remplacer le même fusible plus de deux fois, ne continuez pas simplement à le changer en espérant que le problème disparaisse. Un fusible qui grille à répétition indique clairement qu’un problème existe dans le circuit. Continuer à remplacer le fusible sans identifier la cause sous-jacente peut conduire à des dommages plus graves et plus coûteux.
Dans ce cas, si vous ne vous sentez pas capable de diagnostiquer le problème vous-même, consultez un électricien automobile professionnel. Le coût d’un diagnostic professionnel est largement inférieur au coût potentiel des dommages causés par un problème électrique non résolu.
Quand Faire Appel à un Professionnel
Limites du Diagnostic Amateur
Bien que remplacer un fusible soit à la portée de tout automobiliste, certaines situations dépassent le cadre du bricolage amateur. Si vous avez suivi toutes les étapes de diagnostic et que vous ne parvenez toujours pas à identifier la source d’un court-circuit, il est temps de consulter un professionnel.
Les systèmes électriques modernes sont complexes, avec des réseaux multiplexés, des ordinateurs de bord, et des modules électroniques sophistiqués. Certains problèmes nécessitent des outils de diagnostic spécialisés et des schémas électriques détaillés que seuls les professionnels possèdent. Tenter de résoudre un problème complexe sans les connaissances appropriées peut aggraver la situation.
Problèmes Nécessitant une Expertise
Faites appel à un électricien automobile si vous rencontrez plusieurs fusibles qui grillent simultanément, ce qui peut indiquer un problème au niveau de la batterie, de l’alternateur, ou du système de charge. De même, si vous constatez des dysfonctionnements électriques multiples et apparemment sans lien, cela peut signaler un problème de masse ou un défaut dans le calculateur principal.
Les problèmes impliquant des systèmes de sécurité critiques comme l’ABS, les airbags, ou le système de freinage électronique doivent toujours être confiés à des professionnels. Ces systèmes sont régulés par des normes de sécurité strictes, et toute erreur de réparation pourrait compromettre votre sécurité et celle de vos passagers.
Comprendre les Fusibles dans les Véhicules Électriques et Hybrides
Particularités des Véhicules Électrifiés
Les véhicules électriques et hybrides comportent des systèmes électriques encore plus complexes que les véhicules thermiques traditionnels. Ils possèdent non seulement les fusibles classiques 12V pour les accessoires, mais également des fusibles haute tension pour les batteries de traction et les systèmes de propulsion électrique.
Ces fusibles haute tension sont généralement situés dans des boîtiers hermétiques spéciaux, avec des avertissements de danger bien visibles. Ne tentez jamais de manipuler ces fusibles vous-même. Les tensions impliquées peuvent être mortelles, dépassant souvent 400 volts. Toute intervention sur ces systèmes doit être réalisée exclusivement par des techniciens certifiés et formés à la haute tension automobile.
Fusibles Intelligents et Gestion Électronique
Les véhicules modernes intègrent de plus en plus de systèmes de gestion électronique de la puissance. Certains utilisent des « fusibles intelligents » ou des disjoncteurs électroniques qui peuvent se réinitialiser automatiquement après une brève période de coupure. Ces dispositifs offrent une protection plus sophistiquée mais compliquent également le diagnostic pour l’amateur.
Si votre véhicule récent présente des problèmes électriques, consultez d’abord le manuel du propriétaire pour comprendre quel type de protection est utilisé. Certains dysfonctionnements peuvent nécessiter une réinitialisation électronique via l’ordinateur de bord plutôt qu’un simple remplacement de fusible.
Économies et Impact Environnemental
Réparer Plutôt que Remplacer
Savoir diagnostiquer et remplacer un fusible soi-même représente des économies substantielles. Un rendez-vous chez un garagiste pour un simple fusible grillé peut coûter entre 50 et 100 euros, incluant la main-d’œuvre et le diagnostic. Le fusible lui-même ne coûte souvent qu’un euro ou moins.
Au-delà de l’aspect financier, cette compétence vous évite l’immobilisation de votre véhicule et la dépendance envers un garage. Pouvoir résoudre rapidement un problème de fusible vous redonne de l’autonomie et de la confiance dans votre capacité à entretenir votre véhicule.
Réduire les Déchets Électroniques
En maintenant correctement les systèmes électriques de votre voiture, vous prolongez la durée de vie de composants électroniques coûteux. Un court-circuit non résolu peut endommager progressivement l’alternateur, le démarreur, ou des modules électroniques qui finiraient dans les déchets.
Les fusibles eux-mêmes sont recyclables. Bien qu’ils soient petits, pensez à les collecter et à les apporter dans un centre de recyclage plutôt que de les jeter à la poubelle. Les métaux qu’ils contiennent peuvent être récupérés et réutilisés.
Conclusion : Maîtriser les Fusibles pour une Conduite Sereine
Les fusibles automobiles sont de petits composants qui jouent un rôle immense dans la protection et le bon fonctionnement de votre véhicule. Comprendre leur fonctionnement, savoir les tester et les remplacer vous-même, et être capable de diagnostiquer un court-circuit sont des compétences précieuses pour tout automobiliste.
Ces connaissances vous permettent non seulement d’économiser de l’argent sur les réparations simples, mais aussi de réagir efficacement en cas de panne électrique, potentiellement en bordure de route ou dans des situations où l’accès à un garage est limité. La capacité à résoudre rapidement un problème de fusible transforme ce qui pourrait être une journée gâchée en un inconvénient mineur de quelques minutes.
N’oubliez pas que la sécurité prime toujours. Utilisez toujours le bon ampérage, ne tentez jamais de solutions de fortune, et n’hésitez pas à faire appel à un professionnel lorsqu’un problème dépasse vos compétences. Maintenez vos boîtes à fusibles propres et sèches, et effectuez des inspections régulières pour prévenir les problèmes avant qu’ils ne surviennent.
Investissez dans un kit de fusibles de rechange, conservez-le dans votre voiture avec quelques outils de base, et prenez le temps de familiariser avec l’emplacement des boîtes à fusibles de votre véhicule. Ces petites préparations peuvent faire toute la différence entre une panne frustrante et une réparation rapide qui vous remet sur la route en quelques minutes.
Maintenant que vous possédez ces connaissances, vous êtes mieux équipé pour prendre soin du système électrique de votre voiture. Que ce soit pour remplacer un fusible grillé, diagnostiquer un problème intermittent, ou simplement mieux comprendre comment fonctionne votre véhicule, vous avez franchi une étape importante vers une plus grande autonomie automobile. Bonne route et que vos fusibles restent en bon état !
