Le capteur de point mort haut, communément appelé capteur PMH, joue un rôle absolument crucial dans le bon fonctionnement de votre moteur. Sans lui, votre véhicule ne peut tout simplement pas démarrer ou fonctionner correctement. Pourtant, ce petit composant électronique reste méconnu de nombreux automobilistes, jusqu’au jour où il commence à montrer des signes de défaillance.
Imaginez la scène : vous tournez la clé de contact, mais votre voiture refuse obstinément de démarrer. Ou pire encore, vous roulez tranquillement sur l’autoroute lorsque votre moteur commence à avoir des ratés, à perdre de la puissance ou même à caler sans prévenir. Ces situations frustrantes et potentiellement dangereuses peuvent toutes être causées par un défaut capteur PMH.
Dans cet article complet, nous allons explorer en profondeur tout ce que vous devez savoir sur le capteur PMH : son rôle précis dans le système moteur, les symptômes révélateurs d’une défaillance, les méthodes de diagnostic fiables, et les solutions pour remédier au problème. Que vous soyez mécanicien amateur cherchant à comprendre votre véhicule ou automobiliste curieux souhaitant éviter des réparations coûteuses, ce guide vous fournira toutes les informations nécessaires.
Qu’est-ce que le Capteur PMH et Quel est Son Rôle ?
Définition et Fonction Principale

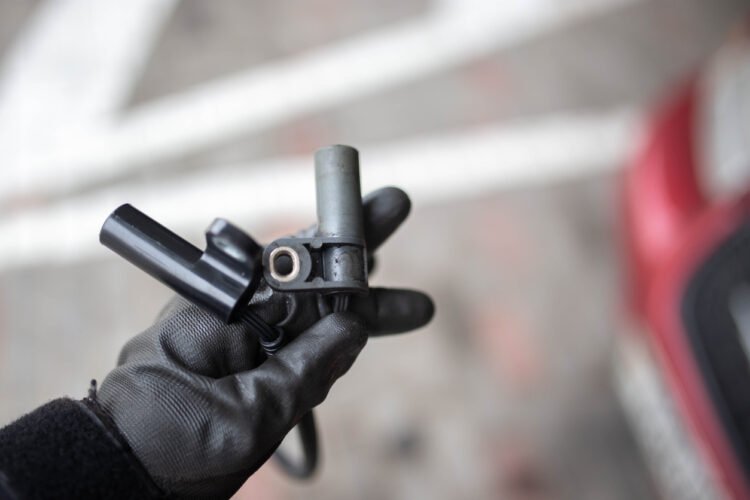

Le capteur de point mort haut est un composant électronique de précision qui détecte la position exacte du vilebrequin et sa vitesse de rotation. Son nom provient du fait qu’il identifie le moment précis où le piston atteint son point le plus haut dans le cylindre, appelé le point mort haut.
Ce petit capteur magnétique ou à effet Hall transmet des informations vitales au calculateur moteur (l’ordinateur de bord), qui les utilise pour coordonner parfaitement l’injection de carburant et l’allumage. Sans ces données précises, le moteur ne peut pas fonctionner de manière synchronisée.
L’Importance Cruciale du Capteur PMH
Le capteur PMH permet au calculateur de déterminer trois informations essentielles :
- La position exacte du vilebrequin : Cela indique dans quelle phase se trouve chaque cylindre (admission, compression, combustion ou échappement).
- La vitesse de rotation du moteur : Mesurée en tours par minute (RPM), cette donnée permet d’ajuster l’injection et l’allumage en temps réel.
- Le calage de l’allumage : Le calculateur utilise ces informations pour déclencher l’étincelle au moment optimal, maximisant ainsi la puissance et l’efficacité du moteur.
Sans un capteur PMH fonctionnel, le calculateur moteur travaille à l’aveugle. Il ne peut pas savoir quand injecter le carburant ni quand déclencher l’allumage, rendant le démarrage impossible ou provoquant un fonctionnement très irrégulier du moteur.
Localisation du Capteur PMH
Le capteur PMH se situe généralement près du vilebrequin, à proximité de la poulie damper ou du volant moteur. Sur certains véhicules, il peut être positionné sur le côté du bloc moteur, tandis que sur d’autres, il se trouve sous le véhicule, nécessitant parfois de lever la voiture pour y accéder.
Sa position varie selon les modèles de véhicules, mais il est toujours installé de manière à pouvoir “lire” les crans ou dents d’une roue phonique (cible) fixée au vilebrequin. Cette roue comporte généralement 60 dents moins 2 (format 60-2), créant une signature unique que le capteur peut identifier.
Symptômes Révélateurs d’un Défaut Capteur PMH
Reconnaître les signes d’un capteur PMH défaillant peut vous éviter bien des tracas et des pannes inattendues. Voici les symptômes les plus courants à surveiller.
1. Problèmes de Démarrage ou Refus Total de Démarrer
Le symptôme le plus évident et le plus frustrant d’un défaut capteur PMH est l’incapacité à démarrer le véhicule. Le moteur tourne peut-être lorsque vous actionnez le démarreur, mais il ne “prend” pas, car le calculateur ne reçoit pas les informations nécessaires pour synchroniser l’injection et l’allumage.
Dans certains cas, le véhicule peut démarrer après plusieurs tentatives, particulièrement lorsque le moteur est froid, puis refuser de redémarrer une fois chaud. Cette intermittence est caractéristique d’un capteur PMH en fin de vie, dont les composants électroniques se dégradent avec la chaleur.
2. Calages Inopinés du Moteur
Un capteur PMH défectueux peut provoquer des calages soudains du moteur, même en pleine circulation. Ces arrêts inattendus se produisent lorsque le signal du capteur devient intermittent ou s’interrompt complètement. Le calculateur perd alors toute référence et coupe l’alimentation en carburant et l’allumage.
Ces calages peuvent survenir à n’importe quel moment : à l’arrêt à un feu rouge, en décélération, ou même en roulant à vitesse constante. Ils représentent un danger significatif, particulièrement sur autoroute ou dans une circulation dense.
3. Ratés d’Allumage et Fonctionnement Irrégulier
Des ratés moteur fréquents constituent un autre indicateur d’un problème de capteur PMH. Le moteur peut avoir des à-coups, des soubresauts ou fonctionner de manière saccadée, particulièrement lors des accélérations. Ces symptômes résultent d’un signal incohérent envoyé au calculateur, qui ne peut plus déterminer avec précision le moment optimal pour l’injection et l’allumage.
Vous pourriez également remarquer que le moteur “broute” ou hésite lors des reprises, donnant l’impression que le véhicule manque de puissance ou que certains cylindres ne fonctionnent pas correctement.
4. Perte de Puissance Notable
Une diminution significative des performances du moteur peut indiquer un défaut capteur PMH. Le véhicule peut sembler particulièrement mou lors des accélérations, avoir du mal à maintenir sa vitesse en côte, ou répondre lentement lorsque vous appuyez sur l’accélérateur.
Cette perte de puissance survient parce que le calculateur, ne recevant pas d’informations précises, passe en “mode dégradé” ou “mode secours”. Dans ce mode, il utilise des paramètres prédéfinis génériques qui permettent au moteur de fonctionner minimalement, mais loin de ses capacités optimales.
5. Surconsommation de Carburant
Un capteur PMH défaillant peut entraîner une augmentation notable de la consommation de carburant. Sans les informations précises du capteur, le calculateur ne peut pas optimiser l’injection, ce qui conduit souvent à un mélange air-carburant trop riche. Vous remarquerez peut-être que vous devez faire le plein plus fréquemment qu’à l’habitude.
6. Témoin Moteur Allumé au Tableau de Bord
Le voyant “check engine” ou témoin de défaut moteur s’illumine presque toujours en cas de problème avec le capteur PMH. Le calculateur détecte l’absence de signal ou un signal anormal et enregistre un code défaut dans sa mémoire. Ce témoin lumineux est souvent votre premier avertissement qu’un problème existe, même avant que d’autres symptômes ne deviennent évidents.
Il est crucial de ne jamais ignorer ce témoin. Faire lire les codes défauts par un professionnel ou avec un outil de diagnostic vous permettra d’identifier rapidement la source du problème.
7. Difficultés Spécifiques à Chaud ou à Froid
Certains capteurs PMH défaillants présentent des symptômes qui varient selon la température du moteur. Un capteur peut fonctionner parfaitement à froid mais échouer une fois que le moteur atteint sa température de fonctionnement, ou vice versa.
Ces variations thermiques affectent les composants électroniques internes du capteur, provoquant des changements dans sa résistance électrique ou la qualité du signal qu’il génère. Si vous remarquez que votre véhicule démarre bien le matin mais refuse de redémarrer après un trajet, ou l’inverse, cela pointe fortement vers un problème de capteur PMH.
Causes Principales d’une Défaillance du Capteur PMH
Comprendre pourquoi un capteur PMH tombe en panne peut vous aider à prévenir de futurs problèmes et à maintenir votre véhicule en bon état.
Usure Naturelle et Vieillissement
Comme tout composant électronique, le capteur PMH a une durée de vie limitée. Avec le temps, l’exposition constante à la chaleur du moteur, aux vibrations et aux cycles thermiques dégrade progressivement ses composants internes. Les soudures peuvent se fissurer, les enroulements magnétiques peuvent se détériorer, et le boîtier peut se déformer.
La plupart des capteurs PMH durent entre 100 000 et 200 000 kilomètres, bien que certains puissent échouer prématurément ou durer bien plus longtemps selon les conditions d’utilisation.
Contamination et Encrassement
Le capteur PMH, situé près du vilebrequin, est exposé à diverses contaminations : huile moteur, limaille métallique, poussières et résidus de combustion. Avec le temps, ces dépôts peuvent s’accumuler sur la pointe du capteur, altérant sa capacité à détecter correctement les dents de la roue phonique.
Une simple accumulation d’huile et de saletés peut modifier l’entrefer (l’espace entre le capteur et la roue phonique), faussant ainsi les lectures et provoquant des symptômes intermittents.
Problèmes de Connexion Électrique
Les connecteurs et le faisceau électrique reliant le capteur au calculateur peuvent être sources de problèmes. L’oxydation des contacts, les fils endommagés, les connecteurs desserrés ou corrodés peuvent tous interrompre ou dégrader le signal, même si le capteur lui-même fonctionne correctement.
L’humidité est l’ennemi des connexions électriques. Un connecteur mal étanche peut laisser pénétrer de l’eau, créant de la corrosion et des courts-circuits.
Dommages Physiques
Les chocs, les vibrations excessives ou une mauvaise manipulation lors d’une réparation peuvent endommager physiquement le capteur. Son boîtier peut se fissurer, permettant à l’humidité de pénétrer, ou ses fixations peuvent se desserrer, modifiant l’entrefer critique entre le capteur et la roue phonique.
Problème de Roue Phonique
Parfois, le problème ne vient pas du capteur lui-même mais de la roue phonique (cible). Une dent cassée, une roue desserrée ou de la limaille métallique accumulée sur les dents peuvent générer un signal anormal que le capteur transmettra fidèlement au calculateur, créant ainsi des symptômes similaires à ceux d’un capteur défectueux.
Méthodes de Diagnostic Rapide du Capteur PMH
Diagnostiquer précisément un défaut capteur PMH nécessite une approche méthodique. Voici les techniques les plus efficaces, classées de la plus simple à la plus technique.
Lecture des Codes Défauts avec une Valise Diagnostique
La première étape de tout diagnostic moderne consiste à brancher une valise diagnostique (scanner OBD) au port OBD-II de votre véhicule. Cet outil vous permettra de lire les codes défauts stockés dans la mémoire du calculateur moteur.
Les codes les plus courants liés au capteur PMH incluent :
- P0335 : Dysfonctionnement du circuit du capteur de position du vilebrequin
- P0336 : Plage/performance du circuit du capteur de position du vilebrequin
- P0337 : Signal bas du circuit du capteur de position du vilebrequin
- P0338 : Signal haut du circuit du capteur de position du vilebrequin
- P0339 : Signal intermittent du circuit du capteur de position du vilebrequin
La présence de l’un de ces codes constitue un indicateur fort d’un problème avec le capteur PMH ou son circuit. Cependant, la lecture du code n’est que le début ; une investigation plus approfondie est nécessaire pour confirmer le diagnostic.
Inspection Visuelle du Capteur et de Son Câblage
Une simple inspection visuelle peut révéler des problèmes évidents. Voici ce que vous devez vérifier :
Au niveau du capteur :
- Recherchez des fissures ou des dommages sur le boîtier
- Vérifiez que le capteur est fermement fixé et que l’entrefer est correct
- Examinez la pointe du capteur pour détecter tout encrassement ou accumulation de débris métalliques
Au niveau du connecteur et du câblage :
- Assurez-vous que le connecteur est bien enfoncé et verrouillé
- Recherchez des traces de corrosion sur les broches du connecteur
- Inspectez le faisceau électrique pour détecter des fils coupés, dénudés ou brûlés
- Vérifiez qu’il n’y a pas de traces d’huile ou d’humidité dans le connecteur
Si vous constatez de la saleté ou des dépôts sur le capteur, un simple nettoyage avec un chiffon propre et éventuellement un peu de nettoyant pour freins peut parfois résoudre le problème.
Test de Résistance avec un Multimètre
Pour les capteurs magnétiques inductifs (les plus courants), vous pouvez effectuer un test de résistance simple avec un multimètre :
Procédure :
- Débranchez le connecteur du capteur PMH
- Réglez votre multimètre sur la fonction ohmmètre (mesure de résistance)
- Placez les pointes de test sur les deux broches du capteur
- Lisez la valeur affichée
Interprétation des résultats :
- Une résistance entre 200 et 1000 ohms (selon le modèle) indique généralement un capteur fonctionnel
- Une résistance infinie (O.L ou overload) signifie un circuit ouvert : le capteur est défectueux
- Une résistance nulle ou très faible indique un court-circuit : le capteur est défectueux
Consultez le manuel technique de votre véhicule pour connaître la valeur de résistance spécifique attendue pour votre modèle, car elle varie selon les fabricants.
Test du Signal avec un Oscilloscope
Pour un diagnostic plus précis, particulièrement en cas de problème intermittent, l’utilisation d’un oscilloscope permet de visualiser le signal généré par le capteur en temps réel.
Ce que vous devriez observer :
- Un signal en forme d’onde carrée ou sinusoïdale régulière
- Une amplitude constante et cohérente
- Une absence de parasites ou de perturbations importantes
- Un changement de forme d’onde correspondant à la dent manquante sur la roue phonique
Un signal irrégulier, des pics anormaux, une amplitude trop faible ou des interruptions indiquent un problème soit avec le capteur, soit avec la roue phonique, soit avec le câblage.
Vérification de l’Entrefer
L’entrefer est la distance critique entre la pointe du capteur et les dents de la roue phonique. S’il est trop grand ou trop petit, le capteur ne fonctionnera pas correctement.
Comment vérifier :
- Localisez le capteur et identifiez son positionnement par rapport à la roue phonique
- Utilisez une jauge d’épaisseur (cale d’épaisseur) pour mesurer l’espace
- Comparez avec les spécifications du constructeur (généralement entre 0,5 et 1,5 mm)
Un entrefer incorrect peut résulter d’une fixation desserrée, d’une déformation du support, ou d’un mauvais remontage après une intervention antérieure.
Test de Substitution
Lorsque tous les tests pointent vers le capteur mais que vous avez encore un doute, le test de substitution reste la méthode la plus définitive. Il consiste simplement à remplacer le capteur suspect par un nouveau (ou un capteur d’occasion connu pour être fonctionnel) et à observer si les symptômes disparaissent.
Cette méthode est particulièrement utile pour les problèmes intermittents difficiles à reproduire, où les tests statiques peuvent ne rien révéler.
Solutions et Réparations pour un Défaut Capteur PMH
Une fois le diagnostic confirmé, plusieurs options s’offrent à vous selon la nature exacte du problème.
Nettoyage du Capteur
Si le capteur est simplement encrassé mais fonctionnel, un nettoyage minutieux peut suffire :
- Déconnectez la batterie par sécurité
- Débranchez le connecteur du capteur
- Dévissez et retirez délicatement le capteur
- Nettoyez la pointe avec un chiffon propre et sec
- Si nécessaire, utilisez du nettoyant pour freins ou du nettoyant électrique
- Nettoyez également la zone autour de l’emplacement du capteur
- Inspectez l’état de la roue phonique si elle est visible
- Remontez le capteur en respectant le couple de serrage spécifié
- Reconnectez et testez
Cette solution simple peut résoudre de nombreux problèmes, particulièrement sur les véhicules à kilométrage élevé.
Réparation des Connexions Électriques
Si le problème vient du câblage ou du connecteur :
- Nettoyez les contacts du connecteur avec une brosse fine et du nettoyant contact
- Éliminez toute trace de corrosion
- Réparez les fils endommagés en utilisant des soudures appropriées et une gaine thermorétractable
- Remplacez le connecteur s’il est trop corrodé ou endommagé
- Appliquez de la graisse diélectrique sur les contacts pour prévenir la corrosion future
- Assurez-vous que tous les raccordements sont bien étanches
Remplacement du Capteur PMH
Si le capteur est défectueux, son remplacement est généralement simple et peut être effectué par un mécanicien amateur :
Étapes de remplacement :
- Débranchez la batterie pour éviter tout court-circuit
- Localisez le capteur (consultez le manuel d’entretien si nécessaire)
- Débranchez le connecteur électrique
- Dévissez la ou les vis de fixation du capteur
- Retirez délicatement le capteur de son logement
- Comparez le nouveau capteur avec l’ancien pour confirmer qu’il s’agit du bon modèle
- Nettoyez la surface de montage
- Installez le nouveau capteur en vérifiant l’entrefer si nécessaire
- Serrez à couple approprié (généralement entre 8 et 12 Nm)
- Reconnectez le connecteur électrique
- Reconnectez la batterie
- Effacez les codes défauts avec la valise diagnostique
- Testez le véhicule
Coût approximatif :
- Capteur PMH seul : 20 à 150 euros selon la marque et le modèle de véhicule
- Main-d’œuvre en garage : 50 à 150 euros
- Temps de travail : 30 minutes à 2 heures selon l’accessibilité
Réparation de la Roue Phonique
Si le diagnostic révèle que le problème vient de la roue phonique, la réparation est plus complexe :
- Une dent cassée nécessite généralement le remplacement complet de la roue
- Une roue desserrée doit être correctement fixée selon les spécifications
- La limaille métallique doit être soigneusement éliminée
Cette réparation nécessite souvent l’intervention d’un professionnel, car elle peut impliquer le démontage de composants importants du moteur.
Effacement des Codes Défauts
Après toute réparation, il est essentiel d’effacer les codes défauts stockés dans le calculateur avec une valise diagnostique. Cela permettra au système de repartir à zéro et vous pourrez confirmer que la réparation a été efficace si aucun nouveau code n’apparaît.
Certains véhicules effacent automatiquement les codes après un certain nombre de cycles de démarrage sans récurrence du problème, mais il est préférable de les effacer manuellement.
Prévention des Pannes du Capteur PMH
Bien qu’il soit impossible d’éviter complètement l’usure naturelle, certaines pratiques peuvent prolonger la durée de vie de votre capteur PMH.
Entretien Régulier du Moteur
Un entretien moteur rigoureux contribue indirectement à la longévité du capteur :
- Effectuez les vidanges d’huile aux intervalles recommandés pour minimiser les fuites et l’accumulation d’huile près du capteur
- Remplacez le joint de carter d’huile s’il fuit, pour éviter la contamination du capteur
- Surveillez l’état des joints spi de vilebrequin qui peuvent fuir de l’huile sur le capteur
Protection contre l’Humidité
L’eau est l’ennemie des composants électriques :
- Vérifiez périodiquement l’étanchéité du connecteur du capteur
- Lors du lavage du moteur, protégez les composants électriques
- Évitez de rouler dans des eaux profondes qui pourraient atteindre les composants sensibles
Vérifications Périodiques
Incluez le capteur PMH dans vos inspections régulières :
- Lors d’une révision, demandez au mécanicien de vérifier visuellement le capteur
- Si vous effectuez vous-même l’entretien, inspectez le connecteur et le câblage
- Surveillez l’apparition de symptômes inhabituels et agissez rapidement
Utilisation de Pièces de Qualité
Lors d’un remplacement, privilégiez toujours des capteurs de qualité d’origine constructeur ou de marques réputées. Les capteurs bon marché de qualité douteuse peuvent échouer prématurément et causer plus de problèmes qu’ils n’en résolvent.
Questions Fréquentes sur le Capteur PMH
Peut-on rouler avec un capteur PMH défectueux ?
Techniquement, si le véhicule démarre et fonctionne malgré un capteur défaillant, vous pourriez rouler un certain temps. Cependant, c’est fortement déconseillé pour plusieurs raisons : le risque de calage en circulation (danger potentiel), les dommages possibles au moteur dus à un mauvais calage de l’allumage, la surconsommation de carburant, et le risque de panne complète à tout moment.
Quelle est la différence entre le capteur PMH et le capteur d’arbre à cames ?
Le capteur PMH détecte la position du vilebrequin, tandis que le capteur d’arbre à cames (AAC) détecte la position de l’arbre à cames. Bien que leurs fonctions soient similaires, ils surveillent des composants différents. Le calculateur utilise les deux pour déterminer précisément la phase du moteur. Un moteur peut parfois fonctionner avec seulement un des deux capteurs, mais pas de manière optimale.
Combien de temps faut-il pour remplacer un capteur PMH ?
Sur la plupart des véhicules, le remplacement prend entre 30 minutes et 1 heure pour un mécanicien expérimenté. Sur certains modèles où l’accès est difficile, cela peut prendre jusqu’à 2 heures. Un bricoleur amateur devrait prévoir le double de ce temps.
Un capteur PMH peut-il se réparer ?
Non, les capteurs PMH ne se réparent pas. Ce sont des composants électroniques scellés. Si le capteur lui-même est défectueux, il doit être remplacé. Seuls les problèmes de connexion ou d’encrassement peuvent être corrigés sans remplacement.
Le capteur PMH nécessite-t-il un calibrage après installation ?
La plupart des capteurs PMH modernes ne nécessitent aucun calibrage ou programmation après installation. Le calculateur reconnaît automatiquement le signal. Cependant, sur certains véhicules haut de gamme, une procédure d’apprentissage peut être nécessaire, réalisable avec une valise diagnostique professionnelle.
Conclusion
Le capteur de point mort haut, bien que petit et souvent méconnu, joue un rôle absolument vital dans le fonctionnement de votre véhicule moderne. Comprendre ses symptômes de défaillance, savoir diagnostiquer rapidement un problème et connaître les solutions appropriées peut vous faire économiser du temps, de l’argent et vous éviter des pannes inattendues.
Retenez les points essentiels : un défaut capteur PMH se manifeste typiquement par des difficultés de démarrage, des calages, des ratés moteur et l’allumage du témoin moteur. Le diagnostic commence par la lecture des codes défauts, suivi d’inspections visuelles et de tests électriques simples que tout bricoleur peut réaliser avec un équipement de base.
La bonne nouvelle est que le remplacement d’un capteur PMH reste une opération relativement simple et abordable sur la plupart des véhicules. En intervenant rapidement dès les premiers symptômes, vous éviterez que la situation ne s’aggrave et préserverez la santé globale de votre moteur.
N’oubliez pas que l’entretien préventif et la vigilance sont vos meilleurs alliés. Un simple coup d’œil régulier au connecteur du capteur, le maintien d’un moteur propre et bien entretenu, et l’attention portée aux signaux inhabituels peuvent grandement prolonger la durée de vie de ce composant essentiel.
Si après avoir lu cet article vous suspectez un problème avec votre capteur PMH, n’hésitez pas à effectuer les vérifications de base décrites ici. Et si vous n’êtes pas à l’aise avec les aspects techniques, consultez un professionnel qualifié qui saura diagnostiquer et résoudre le problème rapidement.
Votre sécurité et celle de vos passagers dépendent du bon fonctionnement de chaque composant de votre véhicule. Le capteur PMH, bien que discret, mérite toute votre attention pour garantir des trajets sûrs et sans souci pendant de nombreux kilomètres.
